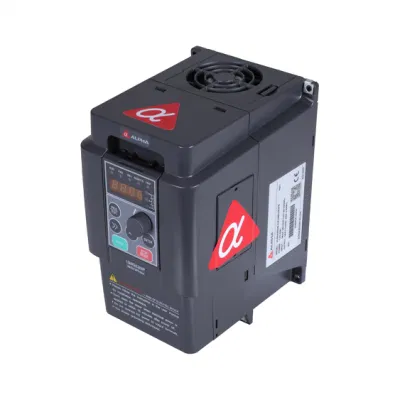

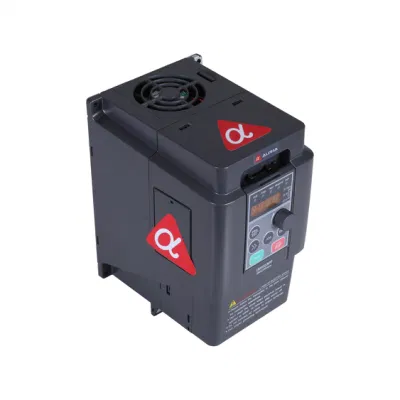

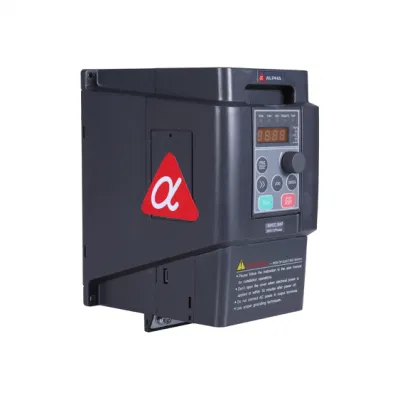

Tensione 380 V trifase 7,5 KW 10HP azionamento CA ad alte prestazioni Convertitore/inverter a frequenza variabile controllo VFD per apparecchiature per la produzione di olio con CE (OEM)

Nome del prodotto: Convertitore/inverter a frequenza variabile controllo VFD per apparecchiature per la produzione di olio con CE (OEM) Siamo una fabbrica specializzata in convertitori/inverter ad alte prestazioni per la produzione di olio. Garantiamo affidabilità e qualità certificata CE.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Specifiche e parametri
  • Descrizione del prodotto
  • Schema di collegamento
  • Specifiche tecniche
  • Parti di ricambio
  • Tastiera
  • Dimensioni
  • FAQ
Panoramica

Informazioni di Base.

Model No.
6000E 37R5GB
Processo meccanico
Oil production equipment
Elaborazione del commercio
Elaborazione con materiale in dotazione
Certificazione
CE, ISO9001: 2000
Su misura
Non personalizzati
Stato
Nuovo
After-sales Service
18 months
Rated Input Voltage, Frequency
3 Phase 380V-440V, 50/60Hz
Allowed Input Voltage Working Scop
Allowed Input Voltage Working Scop
tensione di uscita nominale
0~tensione di ingresso nominale
Maximum Overload Current
Type G, 150%/Min, 180%/20sec. Type P, 120%/Min, 15
modalità di controllo
VF/Current Vector Control
Frequency Controlling Scope
Low Frequency Mode : 0.00-650.00Hz, High Frequency
Set Frequency Resolution
Digital Command: 0.01 Hz Analog Command: 1/1000 Ma
Output Frequency Resolution
0.01 Hz
Frequency Setting Signal
0~10V, 0~20mA
tempi di accelerazione
0.1-3600 Seconds
coppia frenante
Additional Braking Torque up to 125%
Voltage / Frequency Features
4 Optional Fixed Vf Features, and Random Vf Featu
temperatura ambiente
-10°c~40°c.
umidità
5-95% ur
conservazione
Storage-40°c~70°c
Pacchetto di Trasporto
Carton Boxes and Wooden Boxes
Specifiche
0.75KW-630KW 3 Phase 380V
Marchio
ALPHA
Origine
Shenzhen, China
Codice SA
8504403090
Capacità di Produzione
100000PCS/Month

Descrizione del Prodotto

380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM)

Fare clic su  Scarica    informazioni sul prodotto


Specifiche e parametri

 Serie 6000E
Serie Modello Tensione di ingresso Ingresso Uscita Motore
Corrente (A) Corrente (A) Potenza (kW)
ALPHA6000E 3R75 GB Trifase 380 V. 3.7 2.5 0.75
31 R5 GB    /    31 R5PB 5.4 4 1.5
32R2GB    /     32R2PB 7 6 2.2
3004 GB    /    3004 PB 10.7 9 4
35 R5 GB   /    35 R5PB-N. 15.5 13 5.5
37R5 GB   /    37R5PB-N 20.5 17 7.5
3011 GB    /    3011 PB-SJ 26 25 11
3015 GB    /    3015 PB-SJ 35 32 15
3018 G.      /     3018P-SJ
3018 GB   /    3018 PB-SJ
38.5 37 18.5
3022G     /     3022P-SJ
3022 GB   /    3022 PB-SJ
46.5 45 22
3030G     /     3030P-N.   62 60 30
3037G/3037P-N.
3037 GB/3037 PB-N
76 75 37
3045G/3045P-N.
3045 GB/3045 PB-N
92 90 45
3055G/3055P-N.
3055 GB/3055 PB-N
113 110 55
3075G/3075P-N
3075 GB/3075 PB-N
157 152 75
3093G/3093P-N. 180 176 93
3110G/3110P-N. 214 210 110
3132G/3132P-N 256 253 132
3160G/3160P-N 307 304 160
3185G/3185P-N 350 342 185
3200G/3200P-N. 385 380 200
3220G/3220P-N. 430 426 220
3250G/3250P-N. 500 480 250
3280G/3280P-N. 548 520 280
3315G/3315P-N. 625 600 315
3355G/3355P-N 710 680 355
3400G/3400P-N 760 750 400
3450G/3450P-N 830 820 450
3500 G/3500 P-N. 910 900 500
3560G/3560P-N. 970 950 560
3630G/3630P-N. 1070 1050 630

  Serie EA200


Ingresso monofase: 200~240 V, ingresso trifase: 380~480 V, 50/60 Hz

Modello inverter
Motore adattato Corrente di uscita nominale(A)
Telaio
KW HP
EA200-S2R75M 0.75 1 4 E00M
EA200-S21R5M 1.5 2 7 E00M
EA200-3R75M 0.75 1 2.5 E00M
EA200-31R5M 1.5 2 3.7 E00M
EA200-32R2M 2.2 3 5.1 E00M
Ingresso monofase: 200~240 V, 50 Hz

Modello inverter
Motore adattato Corrente di uscita nominale(A)
Telaio
KW                CV
EA200-S2R75G 0.75 1 4 E00
EA200-S21R5G 1.5 2 7 E00
EA200-S22R2G 2.2 3 10 E01
EA200-S2004G 4.0 5 18 E01
Ingresso trifase: 380~480 V, 50 Hz

Modello inverter
Motore adattato Corrente di uscita nominale(A)
Telaio
KW HP
EA200-3R75G 0.75 1 2.5 E00
EA200-31R5G 1.5 2 3.7 E00
EA200-32R2G 2.2 3 5.1 E00
EA200-3003G 3 4 6.6 E01
EA200-3004G 4 5 8.5 E01
EA200-35R5G 5.5 7.5 13 E01
EA200-37R5G 7.5 10 16 E02
EA200-3011G 11 15 25 E02
EA200-3015G 15 20 32 E03
EA200-3018G 18.5 25 38 E03
EA200-3022G 22 30 45 E04
EA200-3030G 30 40 60 E04
EA200-3037G 37 50 75 E05
EA200-3045G 45 60 90 E05
EA200-3055G 55 70 110 E06
EA200-3075G 75 100 150 E07

 Serie A1

Serie Modello Tensione di ingresso Capacità di alimentazione   (kVA) Corrente di ingresso Corrente di uscita (A) Potenza mother(kW)
A1 S2 R4GB Monofase  200 V~240 V.
50 Hz


1.0 5.1 2.3 0.4
S2R75 GB 1.7 9.2 4.0 0.75
S21R5GB 2.8 13.1 7.0 1.5
S22R2GB 4.0 23 9.6 2.2
3R75 GB Trifase
380 Vto480 V.
50 Hz
1.6 3.7 2.1 0.75
31 R5 GB 3.2 5.4 3.8 1.5
32R2GB 4.8 7.0 5.1 2.2
3004 GB 6.0 10.7 9.0 4.0






»  Introduzione al prodotto

6000E è un inverter di frequenza vettoriale a corrente ad anello aperto ad alte prestazioni. Adotta DSP a 32 bit, elevata integrazione, design compatto, protezione perfetta, elevata affidabilità. Il software di controllo integra la tecnologia avanzata di controllo vettoriale di corrente e la tecnologia di controllo vettoriale a flusso magnetico con una forte capacità di sovraccarico che assicura una risposta rapida, stabilità in funzionamento a bassa frequenza, elevata potenza di coppia in bassa frequenza. Può soddisfare le esigenze di un'ampia applicazione con tecnologie leader nel mercato globale.

»  istruzioni sulle caratteristiche:

  • CE:
Il design è conforme alla certificazione CE, con prestazioni superiori di oltre il 50% agli standard CE.
  •   Prestazioni superiori
  • Capacità di sovraccarico del carico pesante:  150%  60 s,  180%  20 s.
  • Precisione di velocità stabile:
    ±0.2% sotto controllo vettoriale, ±0.5% sotto controllo V/F regolazione della velocità: 1:200 sotto controllo vettoriale, 1:100 sotto controllo V/F.
  • Tempo di reposo della coppia dinamica inferiore a 20 ms sotto controllo vettoriale.
  • Elevata  compatibilità:
Tensione di ingresso nominale: 380 V-440 V, 380 V±20% di fluttuazione consentita.
  •       Test di aumento della temperatura elevata:
Funzionamento stabile in un ambiente a 40 gradi Celsius.
  • Facile da usare
   36 funzioni di protezione e allarme per una protezione più intelligente dispositivi



Descrizione del prodotto





380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM) 380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM)


»  funzione di terminale di loop di controllo

Tipo Terminale N. Nome Terminale Funciton Specifiche
Ingresso analogico AI1~AI2 Ingressi analogici Ingresso tensione/corrente di ricezione. La tensione o la corrente vengono selezionate dal DIP switch SW3 o SW1. La modalità di ingresso tensione è quella predefinita. Tensione di ingresso: 0~10 V.
Corrente di ingresso: 0~20 ma
Massa di riferimento: GND
AO/AO1 Uscita analogica Essere in grado di fornire tensione/corrente analogica. La tensione o la corrente vengono selezionate dal DIP switch SW2. Tensione di uscita: 0/2~10 V.
Corrente di uscita: 0/4~20 ma
Massa di riferimento: GND
Output analogia AO2 Uscita analogica Fornire un'uscita analogica di tensione/corrente, con tensione e corrente selezionate dal DIP switch SW5. Tensione di uscita: 0/2~10 V.
Corrente di uscita: 0/4~20 ma
Massa di riferimento: GND
Tipo Terminale N. Nome Terminale Funciton Specifiche
Comunicazione 485+ Interfaccia RS485 485 morsetto positivo del segnale differenziale Interfaccia di comunicazione RS-485 standard, non isolata a massa
485- 485 morsetto negativo del segnale differenziale
Multifunzione
Terminale di ingresso
X1~X6 Terminali di ingresso multifunzione Può essere definito come un terminale di ingresso discreto multifunzione tramite programmazione. Ingresso isolatore ottico
Resistenza in ingresso: R=3.9kΩ
Tensione di ingresso: 0~30 V.
Massa di riferimento: COM
Uscita multi_x001f_function FAI Terminale di uscita collettore aperto Può essere definito come un terminale di uscita multifunzione per il segnale a impulsi tramite programmazione. Può anche essere utilizzato come terminale di uscita on-off. Uscita OC isolata optoaccoppiatore.
Tensione di esercizio: 0 V~26 V.
Corrente massima: 50 ma
Frequenza di uscita: 0~50 kHz
Massa di riferimento: COM
Uscita di riproduzione elettrica TA Uscita relè Può essere definito come un terminale di uscita relè multifunzione tramite programmazione. TA-TB: NC TA-TC: NO
Capacità di contatto:
250 V C.A./2 A (COSΦ=1.0)
250 V C.A./1 A (COSΦ=0.4)
30 V C.C./1 A.
TB
TC
RA Uscita relè RA-RC: NO
Capacità di contatto:
250 V C.A./2 A (COSΦ=1)
250 V C.A./1 A(COSΦ=0.4)
30 V C.C./1 A.
RC
PLC Terminale comune di ingresso multifunzionale Quando si lascia la fabbrica, è in corto a 24 V e il PLC è isolato internamente da 24 V.
Nota: Quando si utilizza il PLC, il ponticello SW4 sul lato destro del terminale di controllo deve essere scollegato.
Il terminale X supporta i metodi di connessione NPN e PNP.
Potenza 10 V. Alimentazione +10 V. Fornire alimentazione esterna a +10 V.
(Massa di riferimento: GND)
Corrente di uscita massima 20 ma
La tensione a circuito aperto può essere fino a 12 V.
24 V. Alimentazione +24 V. Fornire alimentazione esterna a +24 V
(Massa di riferimento: COM)
Corrente di uscita massima 100 ma
MASSA Massa di riferimento +10V Riferimento GND per segnale analogico e alimentazione +10 V. Interno isolato da COM
COM per +10V, AI1, AI2 e AO1
COM Massa comune +24V Utilizzato con altri terminali Isolato da GND
PE Massa protezione Viene utilizzato per la messa a terra dello strato di schermatura del cablaggio del terminale. A questo terminale è possibile collegare uno strato di schermatura di linee di segnale analogiche, 485 linee di comunicazione e cavi del motore È collegato internamente al terminale di collegamento PE del circuito principale.

Curva di corrente • 50Hz in funzionamento stabile


380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM)
• forma d'onda di corrente inversa positiva e negativa

380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM) »
Schema di collegamento





380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM)
Specifiche tecniche




Oggetto Specifiche
Tensione di ingresso nominale, frequenza Trifase 380 V-440 V, 50 Hz
Campo di lavoro tensione di ingresso consentito Trifase 380 V: 304 V-456 V, tasso di squilibrio della tensione inferiore al 3%, frequenza inferiore a +-5%
Tensione di uscita nominale 0~tensione di ingresso nominale
Corrente di sovraccarico massima Tipo G, 150%/min, 180%/20sec. Digitare P, 120%/min, 150%/sec
Modalità di controllo Controllo VF/vettore corrente
Campo di controllo della frequenza Modalità a bassa frequenza: 0.00-650.00Hz, modalità ad alta frequenza: 0.0~1000Hz
Precisione della frequenza Comando digitale: ±0.01 %(-10°C~ +40°C) comando analogico: ±0.01 %(15°C~35°C)
Impostare la risoluzione della frequenza Comando digitale: 0.01 Hz
Comando analogico: Frequenza massima 1/1000
Risoluzione della frequenza di uscita 0.01 Hz
Segnale di impostazione della frequenza 0~10 V, 0~20 ma
Tempi di accelerazione 0.1-3600 secondi
Coppia frenante Coppia frenante aggiuntiva fino al 125%
Caratteristiche di tensione/frequenza 4 caratteristiche VF fisse opzionali ,
E la funzione VF casuale con controllo RG VF
Protezione Sovratensione, sottotensione, limite di corrente, sovracorrente, sovraccarico, Relè termico elettronico, surriscaldamento, sovratensione con stallo, carico di cortocircuito, massa a contatto, protezione da sottotensione, fase predefinita di ingresso, fase predefinita di uscita, cortocircuito della messa a terra o delle fasi a contatto, protezione da sovraccarico del motore, ecc.
Temperatura ambiente -10°C~40°C.
Umidità 5-95% UR
Conservazione Conservazione - 40°C~70°C.
Condizione di lavoro Interno senza gas corrosivo.
Installazione Altitudine non superiore a 1000 metri senza polvere, gas corrosivo e radiazione diretta dalla luce solare
Vibrazione Inferiore a 5,9 m/s2(0,6 g)
Livello di protezione LP20

»









»
Parti di ricambio





380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM)
Tastiera




380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM) »
Dimensioni



380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM)
380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM) 380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM)
Indirizzo:
No.138 Jiayi Industrial zone, Guixiang Community
Guanlan, distretto di Longhua
Shenzhen, Guangdong, Cina


 380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM)
   380V Voltage 3 Phase 7.5KW 10HP AC drive high performance variable frequency inverter/converter Control VFD for Oil production equipment with CE (OEM)
FAQ




DOMANDE E RISPOSTE:
D1: Posso avere un ordine di esempio?
R1: Sì, siamo lieti di ordinare i campioni per testare e verificare le prestazioni e la qualità. Sono accettabili anche campioni misti.

D2: Hai un limite di MOQ?
A2: NESSUN MOQ. Ti preghiamo di inviarci una richiesta, la tua richiesta ti risponderà entro 24 ore, ti informeremo del prezzo più recente.


D3: Qual è il tempo di consegna?
A3: I campioni devono essere prelevati per 1-3 giorni; per quantità inferiori a 200 pezzi, il tempo di consegna è di 14 giorni; per ordini di grandi quantitativi superiori a 200 pezzi, il tempo di consegna è di circa 30 giorni a seconda della situazione effettiva della linea di produzione.

I tempi di consegna possono variare a seconda dei modelli.

D4: Come spedite le merci e quanto tempo ci serve per arrivare?
A4: Di solito spediamo tramite DHL, UPS, FedEx, TNT, EMS, Ecc. ci vogliono 3-30 giorni per arrivare dipende dalle regioni e dal corriere. Sono disponibili sia la spedizione aerea che quella marittima.

Potete anche usare il vostro proprio agente di spedizione del trasporto per la spedizione.

D5: Offre la garanzia per i prodotti?
A5: Sì, offriamo 90 giorni per la sostituzione, 18 mesi di garanzia, assistenza tecnica e manutenzione a vita.
