Sistema di sollevamento idraulico avanzato automatico del serbatoio con comando PLC

Sistema di sollevamento idraulico avanzato automatico del serbatoio con comando PLC. Siamo una fabbrica specializzata nella produzione di sistemi idraulici avanzati.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Parametri del prodotto
  • Foto dettagliate
  • Profilo aziendale
  • FAQ
Panoramica

Informazioni di Base.

Model No.
YT-C
Altezza massima
0-4600mm
Certificazione
CE, ISO 9001: 2000, ISO 9001: 2008
Stato
Nuovo
è disponibile un servizio di assistenza tecnica via mare
serbatoio superiore a 5 metri
Pacchetto di Trasporto
Container
Specifiche
Customized
Marchio
WINCOO
Origine
China
Codice SA
8425421000
Capacità di Produzione
5000

Descrizione del Prodotto

Sistema idraulico avanzato a due stadi con martinetto

Descrizione del prodotto

YT-C tipo idraulico di deposito serbatoio di sollevamento è un insieme di grande attrezzature di sollevamento idraulico sviluppato appositamente dalla nostra azienda per il progetto nazionale di riserva di petrolio greggio nel 1994.finché il numero di cilindro idraulico e impianto di pompa è aumentato o diminuito, questo tipo di attrezzatura può essere applicato alla costruzione invertita di grandi serbatoi di stoccaggio con volumi diversi che vanno da migliaia di metri cubi a centinaia di migliaia di metri cubi.

 La parte di controllo adotta il concetto di design modulare PLC Siemens, funzionamento semplice, qualità affidabile. Il cilindro idraulico può essere utilizzato per la regolazione dell'altezza di sollevamento singola o multipla, E può essere utilizzato anche per il controllo centralizzato di più gruppi.attraverso più di dieci anni di pratica di sintesi, continuiamo a ottimizzare le attrezzature, migliorare il processo di produzione, in modo che la qualità del prodotto e le prestazioni notevolmente migliorati, la maggior parte degli utenti lodi.

la struttura generale dell'apparecchiatura

1, l'apparecchiatura è posizionata uniformemente all'interno del serbatoio sollevato. La forza complessiva e la forza laterale dell'apparecchiatura vengono calcolate in modo rigoroso e applicate correttamente.

2, la struttura è rigorosa e compatta, la forza di uscita è regolabile, la velocità di sollevamento soddisfa i requisiti di sollevamento e la precisione di sincronizzazione è elevata.

principio di funzionamento dell'apparecchiatura

Il trasferimento della forza:  Forza di uscita del cilindro idraulico → fune in acciaio → anello di sollevamento (saldato con aletta di sollevamento) → piastra nervata per il trasferimento della forza → sollevamento della parete del serbatoio

Processo di controllo del martinetto:

1, scatola di comando della stazione della pompa (pulsante di selezione rotante) → scatola di comando centralizzata (Figura 1-3) → stazione della pompa idraulica di sollevamento (solenoide del gruppo valvole) →dispositivi PLC → scatola di comando centralizzata → stazione della pompa idraulica di sollevamento → sollevamento o abbassamento integrale o parziale del cilindro idraulico.

2, scatola di comando della stazione della pompa (pulsante di selezione rotante) → leva di comando → cilindro idraulico (singolo o multiplo) regolazione fine verso l'alto e verso il basso.

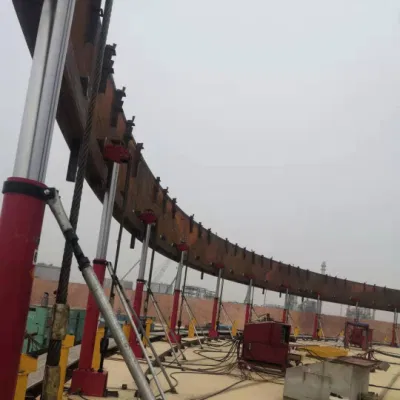

Automatic Advanced Tank Hydraulic Jacking System with PLC Control

caratteristiche principali dei martinetti idraulici:

1, il sistema è composto da una stazione di pompaggio idraulico, cilindri, filo di acciaio e corse. Facile da installare e da utilizzare;

2, il sistema utilizza il comando centrale PLC per gestire il sollevamento. Ogni gruppo di potenza è dotato di un dispositivo di bilanciamento ausiliario per garantire la precisione del sollevamento simultaneo;

3, la stazione della pompa di aspirazione idraulica ha due modelli operativi di comando manuale sussidiario e controllo centrale. Il cilindro può essere regolato per sollevarsi separatamente o per sollevarsi con più altri come un unico gruppo, e possono essere integrati anche gruppi multipli per sollevare raggiungere una migliore precisione e un migliore effetto di saldatura;

4, tutti i cilindri sono dotati di valvola di sicurezza. Può essere bloccato automaticamente per evitare che il cilindro/serbatoio cada anche in caso di spegnimento, rottura del tubo flessibile ad alta pressione, scoppio;

5, il cilindro è dotato di un tubo flessibile ad alta pressione per evitare perdite di olio che solitamente avvengono dai tradizionali tubi flessibili multipli. Il cilindro torna alla condizione iniziale per peso;

6, la corsa del cilindro idraulico è diversa in base alla larghezza della piastra del serbatoio, che può soddisfare ogni alzata a un gradino della piastra del guscio anulare. Ridurre notevolmente gli sprechi di tempo;

7, l'altezza di base del cilindro idraulico si basa sulla larghezza del guscio del serbatoio, che può corrispondere alla macchina automatica di saldatura del nastro per procedere alla saldatura della giunzione del nastro interno;

8, configurazione modulo, la quantità del sistema di sollevamento può essere regolata in base a diverse dimensioni di serbatoio e peso;

9, elevata efficienza, ogni volta il sollevamento o la caduta richiedono solo circa 15 minuti;

10, può cooperare bene con le nostre macchine per saldatura di serbatoi, che può ridurre notevolmente il costo di manodopera e ridurre i tempi di costruzione.

Parametri del prodotto

Modello/parametro Pressione di servizio massima Forza di uscita massima del cilindro idraulico singolo Corsa massima del cilindro idraulico Velocità di sollevamento del cilindro idraulico Flusso della pompa dell'olio Velocità del motore Tensione del motore Potenza del motore Temperatura ambiente di lavoro
YT10-2200C 24 Mpa 10 T. 1250 mm 190 mm/min 14,4 l/min 1440 giri/min ~380 V. 5,5 kw -15~50 ºC
YT10-2700C 31 Mpa 10 T. 1400 mm 270 mm/min 7,2 l/min 1440 giri/min ~380 V. 5,5 kw -15~50 ºC
YT12-2700C 31 Mpa 12 T. 1400 mm 250 mm/min 7,2 l/min 1440 giri/min ~380 V. 5,5 kw -15~50 ºC
YT18-1700C 24 Mpa 18 T. 1240 mm 175 mm/min 7,2 l/min 1440 giri/min ~380 V. 4 kw 0~50ºC
YT18-2000C 24 Mpa 10 T. 1240 mm 175 mm/min 7,2 l/min 1440 giri/min ~380 V. 4 kw 0~50ºC
YT18-3000C 25 MPa 18 T. 1600 mm 187 mm/min 7,2 l/min 1440 giri/min ~380 V. 5,5 kw -10~60ºC
YT25-2700C 31.5Mpa 25 T. 1650 mm 175 mm/min 7,2 l/min 1440 giri/min ~380 V. 5,5 kw -10~60ºC
YT25-3000C 29 Mpa 25 T. 3200mm 160 mm/min 7,2 l/min 1440 giri/min ~380 V. 4 kw -10~60ºC
YT30-2700C 29 Mpa 30 T. 2050 mm 130 mm/min 7,2 l/min 1440 giri/min ~415 V. 4 kw -10~60ºC

Foto dettagliate

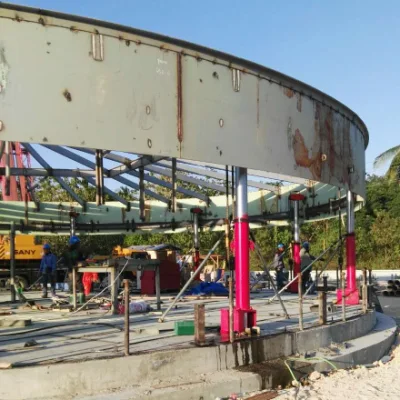

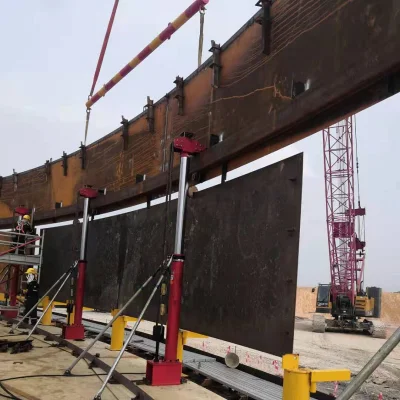

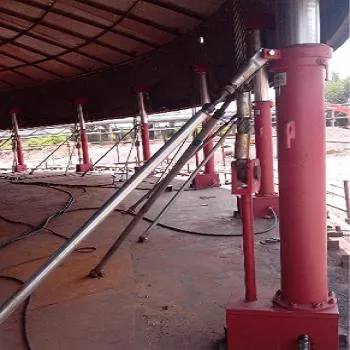

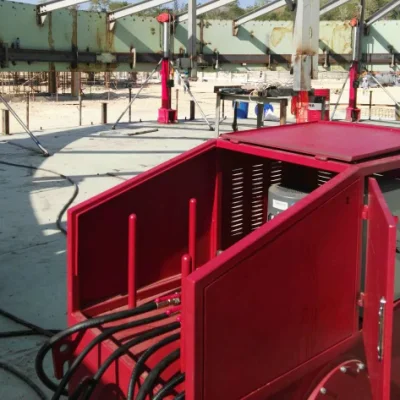

Automatic Advanced Tank Hydraulic Jacking System with PLC ControlAutomatic Advanced Tank Hydraulic Jacking System with PLC ControlAutomatic Advanced Tank Hydraulic Jacking System with PLC Control

Profilo aziendale

Wincoo Engineering Co., Ltd (WINCOO) si impegna a proporre le soluzioni/attrezzature più adatte a clienti, costruttori, aziende EPC/C per la fabbricazione di tubi, costruzione di serbatoi, costruzione di condotte, linee di produzione industriale, progetto di energia pulita e altri settori industriali.

I nostri servizi e la forza

Siamo in grado di fornire soluzioni lavorabili per supportare i clienti che devono essere premiati con tempi di esecuzione dei progetti più brevi, costi man-hour inferiori e un metodo di costruzione/fabbricazione più efficiente e una migliore qualità durante la fase di offerta dei progetti.
In base alla disponibilità di spazi per strutture/siti del cliente, siamo in grado di studiare/progettare e presentare configurazioni abbinate in base a pianificazione, qualità, costi e produttività del progetto per garantire che il ritmo di produzione sia conforme ai requisiti del progetto.
Per supportare l'esecuzione del progetto, siamo sempre pronti a lavorare come vigili del fuoco per fornire tempestivamente materiali di progetto da diversi materiali di consumo, utensili, attrezzature/macchine a merci speciali. Con flessibilità, siamo anche lieti di svolgere le nostre attività di procuratore in Cina per cercare le risorse di approvvigionamento necessarie.

FAQ

1. Supporto per vincere il progetto durante la fase di offerta. Possiamo fornire le configurazioni più adatte per aiutarvi a ridurre i tempi di interpretazione.
2. Possiamo fornire tutti i documenti tecnici e consigli per supportarvi nelle procedure di costruzione
3. È possibile calcolare il numero più adatto di martinetti idraulici in base al peso del serbatoio
4. Possiamo fornire gli accessori per il martinetto idraulico adatti a voi, con un prezzo molto più competitivo, dal nostro partner aziendale di lunga data, se necessario.
5. Possiamo fornire il servizio di formazione del personale del sito, il servizio di funzionamento o il servizio di manodopera o come subappaltatore.
