Neofibo PMF-425p-Mt V-Groove PLC polarizzazione mantenimento fibre ottiche allineamento fibra Sistema

Acquista Neofibo PMF-425p-Mt V-Groove PLC per polarizzazione e mantenimento delle fibre ottiche. Sistema di allineamento fibra ottica direttamente dalla nostra fabbrica.
Request a Quote

Dettagli prodotti

  • Panoramica
  • I nostri vantaggi
  • Descrizione del prodotto
  • Specifiche
  • Chi siamo
  • FAQ
Panoramica

Informazioni di Base.

Model No.
PMF-425P-MT
Stile di lavoro
None
Diametro disco
None
Velocità variabile
None
metodo di indurimento
Heat Curing or UV Curing
Alignment Connector
standard e personalizzato
Pre-Heating Temperature
85~150 Degree Celsius
tempo di riscaldamento
4~6 minuti
potenza di riscaldamento
80~100W 220V 50Hz
Adjustable Angle to Axis
0~360 gradi
Rotation Angle of Axis
Rotation Angle of Axis
Countershaft Rotator
Four-Axis Adjustable
sistema di imaging
Three-Axis Adjustable
sorgente di illuminazione
Built-in Light Source and External Light Source
Pacchetto di Trasporto
Shockproof Packaging with Foam, Caton Box, or Wood
Specifiche
1 set
Marchio
Neofibo
Origine
China

Descrizione del Prodotto


Neofibo PMF-425P-MT PLC con scanalatura a V per la polarizzazione mantenendo le fibre allineamento delle fibre ottiche Sistema

I nostri vantaggi


> può fornire una soluzione di lucidatura affidabile;
15 anni di esperienza di produzione per il programma di lucidatura OEM/ODM;
brevetto indipendente per ricerca e sviluppo - Neoholder®;
i prodotti sono certificati CE, ISO9001, ROHS;
supporto della macchina di ispezione della sincronizzazione video online;
è possibile fornire il rapporto di prova delle apparecchiature e la guida operativa;
fabbrica certificata SGS, velocità di consegna e sicurezza,50 unità in magazzino;
possono  essere restituiti problemi di qualità > 30 giorni;


Descrizione del prodotto


Neofibo Pmf-425p-Mt V-Groove PLC Polarization Maintaining Fibers Optical Fiber Alignment SystemSistema di allineamento delle fibre a mantenimento della polarizzazione multifibra, PMF-425P-MT

Descrizione:
Il sistema di allineamento delle fibre a mantenimento della polarizzazione multifibra è progettato esclusivamente per l'allineamento degli assi delle boccole MT o fa a mantenimento della polarizzazione. Dopo aver integrato 12 posizioni di fissaggio delle fibre ottiche, il sistema esegue a sua volta l'operazione di erogazione o rifornimento e infine si riscalda e si pre-indurisce. La telecamera HD e la sorgente luminosa interna ed esterna garantiscono un'imaging chiaro della catenaria. Le linee della griglia orizzontali e verticali personalizzate garantiscono che la deviazione dell'angolo sia molto inferiore a ±3 gradi dopo l'allineamento.

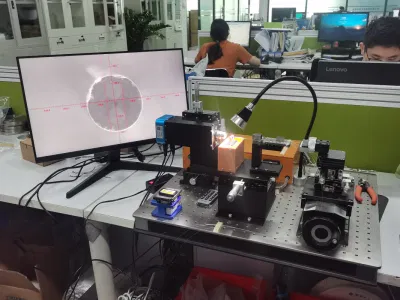

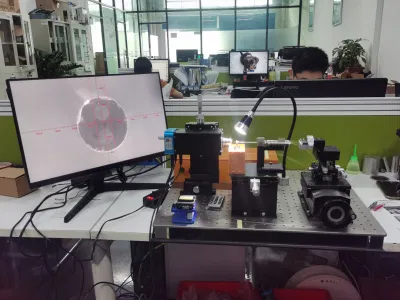

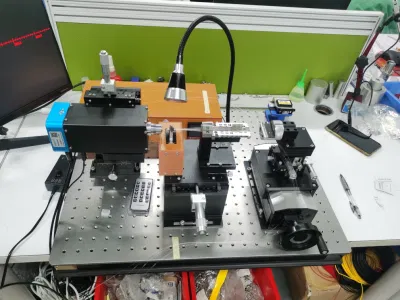

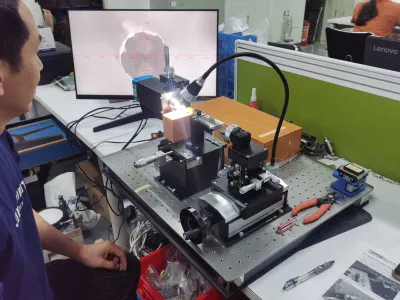

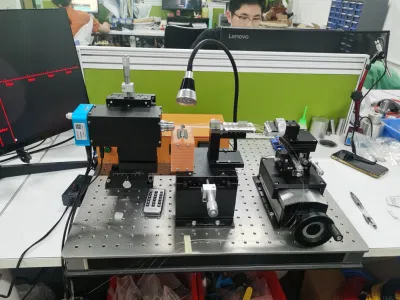

Neofibo Pmf-425p-Mt V-Groove PLC Polarization Maintaining Fibers Optical Fiber Alignment System
Neofibo Pmf-425p-Mt V-Groove PLC Polarization Maintaining Fibers Optical Fiber Alignment System
Neofibo Pmf-425p-Mt V-Groove PLC Polarization Maintaining Fibers Optical Fiber Alignment System

Caratteristiche principali:
> 12 posizioni fisse in fibra integrate, allineamento efficiente degli assi;
> ingegnoso design per evitare efficacemente l'influenza di fibre adiacenti sull'albero;
> l'immagine della telecamera ad alta definizione viene ingrandita di 100-800 volte e l'angolo dell'asse viene effettivamente controllato in modo da essere inferiore a ±3 gradi;
> linee multiple di griglia orizzontali e verticali per garantire la consistenza degli assi veloci e lenti;
> il telaio di regolazione a tre assi è controllato con precisione e la precisione di regolazione è ±0,01 mm;
Le sorgenti luminose interne ed esterne garantiscono che la faccia terminale della fibra di mantenimento della polarizzazione sia chiara;
tavolo ottico > 600x500mm per una facile espansione del sistema

Procedure operative:
(1)
fibra spelante, lunghezza del nucleo di 125 um 22 mm.
(2) taglio della fibra ottica: Utilizzare un dispositivo di taglio per fibra ottica per mantenere il nucleo della fibra lungo 12~15 mm.
(3) erogazione: Iniettare una quantità adeguata di colla epossidica 353ND nella ghiera.
(4) ghiera fissa: Fissare la ghiera MT sul pezzo di posizionamento, finestra di erogazione della colla verso l'alto.
(5) pulire il nucleo della fibra: Pulire l'estremità anteriore del nucleo della fibra con un bastoncino di cotone per rimuovere lo sporco e gli occhi del panda sono chiari
visibile.
(6) allineamento dell'asse: Ruotare il dispositivo di allineamento dell'asse per posizionare l'occhio del panda nella posizione corretta, fissare ciascuna fibra a sua volta a.
impedire la rotazione dopo l'allineamento, 12 nuclei per completare l'allineamento dell'asse fisso per il passo successivo.
(7) Pre-vulcanizzazione: Accendere l'interruttore di pre-vulcanizzazione e inizialmente indurire la colla 353ND in 5-10 minuti.
(8) indurimento completo: Porre la ghiera pre-indurita e il connettore sul forno di indurimento per 15 minuti completi di indurimento a 120
gradi.
(9) montaggio: Assemblare la ghiera in un connettore finito, assemblare e crimpare, la ghiera MT può essere lucidata direttamente senza montaggio.

Fare clic qui e visualizzare ulteriori informazioni >>>Vai

Specifiche


Modello PMF-425P-MT
Marchio Neoscope
Funzione ALLINEAMENTO della rotazione con mantenimento della polarizzazione MT, indurimento online, ispezione della superficie terminale
Ghiera applicabile Standard: BOCCOLA MT mini MT
Opzionale: Parti di posizionamento capillari FC, SC, LC, vetro
Metodo di indurimento Indurimento a caldo o UV
Temperatura di riscaldamento 85~150ºC regolabile
Tempo di riscaldamento 4~6 minuti
Potenza di riscaldamento 80~100 W, 220 V, 50 Hz
Angolo di rotazione dell'asse 0~360° regolabile
Numero di rotatori con asse contatore 1
Rotatore contralbero Regolabile a quattro assi
Stazione di fissaggio DELLA ghiera MT Stazione di fissaggio DELLA ghiera MT
Sistema di imaging Regolabile su tre assi
Sorgente di illuminazione Sorgente luminosa integrata e sorgente luminosa esterna

 Contattaci >>>Vai

Chi siamo


Neofibo Pmf-425p-Mt V-Groove PLC Polarization Maintaining Fibers Optical Fiber Alignment System
Shenzhen Neofibo Technology Limited è stata fondata nel 2008, con sede a Shenzhen, Cina. L'obiettivo di Neofibo è quello di rendere la connettività in fibra più affidabile per i nostri clienti.
Negli ultimi 14 anni Neofibo si è impegnata a diventare fornitore professionale di soluzioni per la lucidatura di fibre ottiche. Neofibo si concentra sul campo delle soluzioni di lucidatura per fibre ottiche, si specializza nella produzione di lucidatrici per fibre ottiche, progetta vari dispositivi di lucidatura per connettori per fibre ottiche, fornisce processi di lucidatura completi e materiali per tutti i tipi di connettori per fibre ottiche e relativi prodotti per fibre ottiche.
Siamo stati composti da un gruppo di esperti professionisti in fibra ottica in settori di lucidatura e assemblaggio di connettori ottici, installazione di impianti esterni, sistema di trasmissione, datacomm, CATV e test.
Neofibo può fornire non solo prodotti specializzati , ma anche servizi tecnici e supporto R & S.
Neofibo dovrebbe essere il vostro partner cooperativo per sempre.
Neofibo Pmf-425p-Mt V-Groove PLC Polarization Maintaining Fibers Optical Fiber Alignment SystemNeofibo Pmf-425p-Mt V-Groove PLC Polarization Maintaining Fibers Optical Fiber Alignment SystemNeofibo Pmf-425p-Mt V-Groove PLC Polarization Maintaining Fibers Optical Fiber Alignment SystemNeofibo Pmf-425p-Mt V-Groove PLC Polarization Maintaining Fibers Optical Fiber Alignment SystemNeofibo Pmf-425p-Mt V-Groove PLC Polarization Maintaining Fibers Optical Fiber Alignment SystemNeofibo Pmf-425p-Mt V-Groove PLC Polarization Maintaining Fibers Optical Fiber Alignment System
Neofibo Pmf-425p-Mt V-Groove PLC Polarization Maintaining Fibers Optical Fiber Alignment System

FAQ


1.le boccole lucidate non possono raggiungere la forma o la qualità richieste.
(1)la pellicola è usata oltre 40 volte.
(2)non si usa acqua.
(3)le pellicole non sono pulite completamente.
(4)le ghiere e la maschera non sono fissate correttamente.
(5)la regolazione della distanza tra la parte superiore della vite e il piano A non è corretta.

Qualità scadente per la superficie lucidata.
(1)la pellicola è usata oltre 40 volte.
(2)non viene utilizzato liquido lucidante.
(3)la pellicola è sporca.
(4)le ghiere non sono pulite completamente.
(5)raschiata da pellicola quando si estrano le boccole.

3.come possiamo garantire la qualità?
(1)sempre un campione di preproduzione prima della produzione in serie;
(2)ispezione sempre definitiva prima della spedizione;

quali servizi possiamo fornire?
Condizioni di consegna accettate: FOB,cfr,CIF,EXW,DDP,DDU,consegna espressa
Valuta di pagamento accettata: USD,EUR,HKD,CNY;
Tipo di pagamento accettato: T/T,L/C,carta di credito,PayPal,Western Union,Cash,Escrow;
Lingua parlata: Inglese, cinese
