Modulo di acquisizione parametri CA trifase controllore logico programmabile supporto CoDeSys

Modulo di acquisizione parametri CA trifase per controllore logico programmabile con supporto CoDeSys. Ideale per factory automatizzata. Acquista ora!
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
SC1731
Stato
Nuovo
Su misura
Su misura
Materiale
ABS
garanzia
1 anno
Pacchetto di Trasporto
Carton
Specifiche
72mm(L) X 80mm(W) X 63mm(H)
Marchio
Chitic
Origine
China
Codice SA
853710
Capacità di Produzione
50000 Pieces/Year

Descrizione del Prodotto

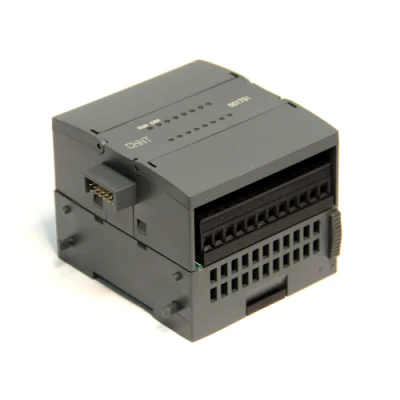

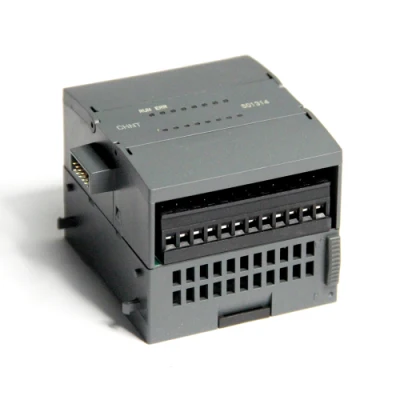

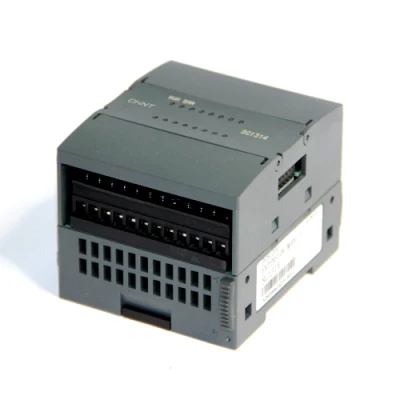

3-phase AC Parameter Acquisition Module programmable logic controller Support Codesys


Il modulo SC1731 è dotato di tre canali di ingresso tensione e tre canali di ingresso corrente, che possono raccogliere parametri elettrici tra cui CORRENTE trifase A, B, C, tensione trifase, frequenza, fattore di potenza trifase, potenza attiva e reattiva

Specifiche tecniche

Supporto di CoDeSys v3.5 SP13

Ingresso Alimentazione del sistema
IA , IB , IC
Valori dei dati Intervallo di dati: 0 - 6000
Campo di misura: 0 - 6A AC
Dissipazione di potenza
Consumo energetico modulo singolo < 2 W;
Ottenere una tensione di 5 V dal bus del backplane: Corrente < 200 ma
Precisione
1%F.S
UA , UB , UC
Valori dei dati
Intervallo di dati: 0 - 3000
Campo di misura: 0 - 6 V CA;
intervallo di dati: 0 - 10000
Campo di misura: 0 - 10 VCA
Precisione
1%F.S
Isolamento
CosfiA , CosfiB , CosfiC
Valori dei dati Intervallo di dati: 0 - 1000
Fattore di potenza: 0 - 1;
Metodo di isolamento Canale di corrente, isolato da un induttore reciproco
Isolamento della pressione Canale di corrente: 1000 V 50 Hz/min;
Corrente di dispersione <1 ma
Precisione
1%F.S
Ambiente di lavoro
Frequenza Valori dei dati Intervallo di dati: 0 - 650
Campo di misura: 45 - 65 Hz;
Temperatura di esercizio 0 ~ +55ºC
Precisione
1%F.S
Temperatura di conservazione -40 ~ +70ºC
Potenza attiva La precisione è del 2% Umnidità relativa 5% ~ 80% senza condensa
Potenza reattiva La precisione è del 2%
Ciclo di aggiornamento dei dati
100 ms-1000 ms.




Definizione del terminale

3-phase AC Parameter Acquisition Module programmable logic controller Support Codesys

                               Figura 1

Nota: Quando la tensione di fase nominale del sistema è di 220 V, la tensione può essere collegata direttamente ai terminali corrispondenti nella fila superiore. Quando la tensione nominale di fase del sistema è superiore a 220 V, il segnale di tensione deve essere convertito in segnali compresi tra 0 e 10 V attraverso il trasformatore e collegato ai corrispondenti terminali della riga inferiore.
Terminale Istruzioni per il terminale Terminale Istruzioni per il terminale
UA
Estremità di ingresso del segnale di tensione di fase a (gamma 300 V) UA1 Estremità di ingresso del segnale di tensione di fase a (gamma 10 V)
UB
Estremità di ingresso del segnale di tensione di fase B (gamma 300 V) UB1 Estremità di ingresso del segnale di tensione di fase B (gamma 10 V)
UC Estremità di ingresso del segnale di tensione di fase C (gamma 300 V) UC1 Estremità di ingresso del segnale di tensione della fase C (gamma 10 V)
N Punto neutro tensione (gamma 300 V)
N1
Punto neutro tensione (gamma 10 V)
IA+ Un segnale di corrente di fase (+)
*
Non definizione
IA- Un segnale di corrente di fase (-) * Non definizione
* Non definizione * Non definizione
IB+ Segnale di corrente fase B (+) * Non definizione
IB- Segnale di corrente fase B (-) * Non definizione
* Non definizione * Non definizione
IC+ Segnale di corrente fase B (+) * Non definizione
IC- Segnale di corrente fase B (-) * Non definizione


Formato dati

Alimentazione CA Formato dati Alimentazione CA Formato dati
TENSIONE(UA UB UC) Gamma di 300 V: Il valore effettivo di 1 volt corrisponde al decimale 10;
Gamma di 10 V: Il valore effettivo di 1 volt corrisponde al decimale 1000
CORRENTE (IA IB IC) Il valore effettivo della corrente di ampere del secondo lato corrisponde al decimale 1000. Il primo lato deve essere dedotto in base al rapporto del trasformatore
Alimentazione fatore
(CosfiA CosfiB CosfiC)
1 corrisponde al decimale 1000 Frequenza (F) 1 Hz corrisponde al decimale 10
Watt (W) Gamma di 300 V: L'energia elettrica da 1 kWh sul lato secondario corrisponde al decimale 1000. Il lato primario deve essere dedotto in base al rapporto di variazione del trasformatore;
Gamma di 10 V: L'energia elettrica da 1 kWh sul lato secondario corrisponde al decimale 100000. Il lato primario deve essere dedotto in base al rapporto di variazione del trasformatore
Potenza Può essere calcolato da solo in base alla tensione, alla corrente e al fattore di potenza


Dati di input/output

L'area dati è composta da due parti: I dati del valore EFFETTIVO del volume CA e i dati di azzeramento dell'energia elettrica, come mostrato nella figura seguente.

3-phase AC Parameter Acquisition Module programmable logic controller Support Codesys
Figura 2

Il canale 1-3 è il valore effettivo di tensione trifase UA UB UC;il canale 4-6 è il valore effettivo di corrente trifase IA IB IC;il canale 7 è la frequenza di ingresso;il canale 8-10 è il fattore di potenza trifase;i canali 11~12 sono potenza attiva e reattiva.

Quando il canale di uscita è assegnato a 255, i dati di potenza vengono cancellati. Dopo che il valore assegnato è 0, la potenza viene accumulata dall'inizio.
