Informazioni di Base.
Model No.
AC9004T55G
Collegamento di Trasformazione
AC-DC-Inverter a frequenza variabile
Natura del potere DC
Tensione a frequenza variabile azionamento
Funzione
Simple Type, Ascensore Speciale, Tessile Speciale, Costante Modello Coppia universale
Marca
Anchuan
potenza
55 kw
tensione
220/380 v.
garanzia
1 anno
prestazioni
risparmio energetico
campione
approvazione
pacchetto
cartone
fase
monofase/trifase
controllo
mppt
trasporto
via mare/aria/espresso
termine del prezzo
Fob/CNF
pagamento
T/T,D/P
nome
inverter di frequenza
ingresso v
220v /380 v, solare
tensione di uscita
380 v.
utilizzo
pompa
Pacchetto di Trasporto
Client Requirement
Specifiche
600*385*265
Marchio
AnChuan
Origine
China
Codice SA
8504409990
Capacità di Produzione
500000
Descrizione del Prodotto
Descrizione di prodotto

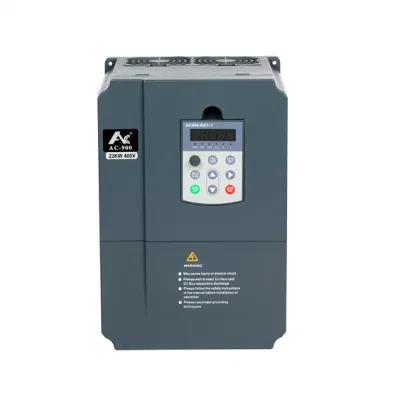

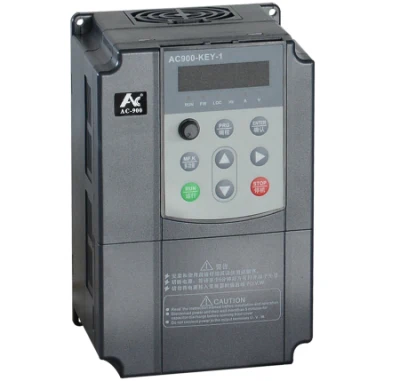

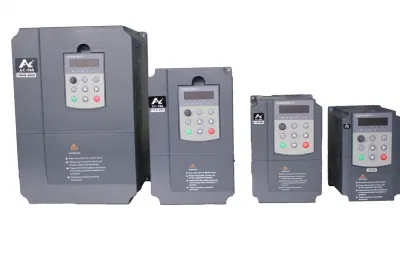

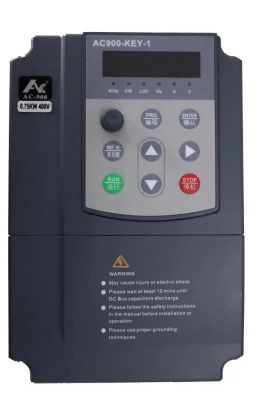

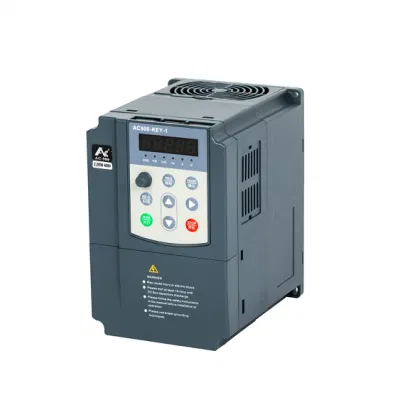

Invertitore 220V/380V 50-60Hz 55kw a tre fasi 75kw VFD di alta qualità AC900 di basso costo con approvazione del Ce
L'invertitore di serie AC900 è Un invertitore corrente ad alto rendimento generale di vettore destinato per gestire e regolare la velocità Di un motore asincrono a tre fasi/asincrono. AC900 adotta l'uscita a bassa velocità E massima ad alto rendimento di tecnologia di controllo di vettore, di coppia di torsione, con le buone caratteristiche dinamiche e la possibilità Superiore di sovraccarico
Dimensioni di AC9004T45GB dell'apparenza e del foro di montaggio:
Modo dei collegamenti del circuito di controllo dell'azionamento di CA:
Descrizione di funzione del terminale del circuito di controllo:
Applicazione
È Utilizzata nella produzione di automazione di tuffo, coinvolgente la macchina di trafilatura, bobina della pellicola, macchina di rivestimento, macchine utensili di CNC, telai per tessitura, macchine del jacquard, ventilatori, pompe, fibra chimica, tessile, interazione sincrona, macchine dello stampaggio ad iniezione, di sollevamento, elevatore, macchine utensili, laminatoi, collegare del tubo che elabora, alzando, strumentazione di sollevamento, laminatoio
Imballaggio e trasporto:
Certificato
FAQ
Q: Che cosa è Il vostro termine di consegna?
A: 3-5 giorni lavorativi per piccolo ordine, 10-15 giorni lavorativi per grande ordine
Q: Che cosa è Il vostro termine di garanzia?
A: Offriamo 24 mesi di tempo della garanzia
Q: Potreste vendere i pezzi di ricambio?
Se stiate usando il nostro product. We può Vendere i pezzi di ricambio a you. But che non potremmo vendere i prodotti half-finished
Q: Possono voi fare l'invertitore e la scheda di controllo molle del dispositivo d'avviamento (apparecchiatura elettrica di comando)?
A: SÌ , abbiamo molta esperienza in invertitore di frequenza di disegno e l'armadietto molle del dispositivo d'avviamento secondo la vostra richiesta, questi punti be è Prodotto da noi stessi dalla nostra fabbrica
Q: Come la vostra fabbrica gestisce la qualità?
A: La qualità è La priorità , noi sempre attribuisce l'importanza a controllo di qualità Dall'inizio alla conclusione di produzione, ogni prodotto completamente sarà Montato e con attenzione sarà Provato prima dell'imballaggio e del trasporto
Q: Come posso fidarselo?
La nostra azienda è Stata verificata e ISO9001 approvato, il CE, il ccc, rapporto di valutazione sarà Trasmesso voi da Email. And che cattureremo una volta tutto il problema di responsabilità Durante il tempo della garanzia
Metterseli in contatto con:
Invertitore 220V/380V 50-60Hz 55kw a tre fasi 75kw VFD di alta qualità AC900 di basso costo con approvazione del Ce
L'invertitore di serie AC900 è Un invertitore corrente ad alto rendimento generale di vettore destinato per gestire e regolare la velocità Di un motore asincrono a tre fasi/asincrono. AC900 adotta l'uscita a bassa velocità E massima ad alto rendimento di tecnologia di controllo di vettore, di coppia di torsione, con le buone caratteristiche dinamiche e la possibilità Superiore di sovraccarico
Dimensioni di AC9004T45GB dell'apparenza e del foro di montaggio:
| Modello | Foro di montaggio | Dimensione generale (millimetro) | Diametro di foro del montaggio (millimetro) | Peso (chilogrammo) | ||||
| A | B | H | H1 | W | D | |||
| AC9004T45GB | 260 | 580 | 549 | 600 | 385 | 265 | Φ 10 | 32 |
| Azionamento di CA | Capienza di potere (KVA) | Corrente di input A | Corrente d'uscita A | Motore adattabile Chilowatt. HP | |
| A tre fasi: 380V, 50/60HZ | |||||
| AC900-4T0.75G | 1.5 | 3.4 | 2.1 | 0.75 | 1 |
| AC900-4T1.5G | 3.0 | 5.0 | 3.8 | 1.5 | 2 |
| AC900-4T2.2G | 4.0 | 5.8 | 5.1 | 2.2 | 3 |
| AC900-4T3.0G | 5.0 | 8.0 | 7.0 | 3.0 | 4 |
| AC900-4T4.0G | 5.9 | 10.5 | 9.0 | 4.0 | 5 |
| AC900-4T5.5G | 8.9 | 14.6 | 13.0 | 5.5 | 7.5 |
| AC900-4T7.5G | 11.0 | 20.5 | 17.0 | 7.5 | 10 |
| AC900-4T11G | 17.0 | 26.0 | 25.0 | 11.0 | 15 |
| AC900-4T15G | 21.0 | 35.0 | 32.0 | 15.0 | 20 |
| AC900-4T18.5G | 24.0 | 38.5 | 37.0 | 18.5 | 25 |
| AC900-4T22G | 30.0 | 46.5 | 45.0 | 22 | 30 |
| AC900-4T30G | 40.0 | 62.0 | 60.0 | 30 | 40 |
| AC900-4T37G | 57.0 | 76.0 | 75.0 | 37 | 50 |
| AC900-4T45G | 69.0 | 92.0 | 91.0 | 45 | 60 |
| AC900-4T55G | 85.0 | 113.0 | 112.0 | 55 | 70 |
| AC900-4T75G | 114.0 | 157.0 | 150.0 | 75 | 100 |
| AC900-4T90G | 134 | 180 | 176 | 90 | 125 |
| AC900-4T110G | 160 | 214 | 210 | 110 | 150 |
| AC900-4T132G | 192 | 256 | 253 | 132 | 175 |
| AC900-4T160G | 231 | 307 | 304 | 160 | 250 |
| AC900-4T200G | 250 | 385 | 377 | 200 | 300 |
| AC900-4T220G | 280 | 430 | 426 | 220 | 300 |
| AC900-4T250G | 355 | 468 | 465 | 250 | 400 |
| AC900-4T280G | 396 | 525 | 520 | 280 | 370 |
| AC900-4T315G | 445 | 590 | 585 | 315 | 500 |
| AC900-4T355G | 500 | 665 | 650 | 355 | 420 |
| AC900-4T400G | 565 | 785 | 725 | 400 | 530 |
Descrizione di funzione del terminale del circuito di controllo:
| Tipo | Terminale | Nome | Descrizione di funzione |
| Alimentazione elettrica | +10V-GND | External +10 V alimentazione elettrica | Fornire l'alimentazione elettrica di +10 V all'unità Esterna Generalmente, fornisce l'alimentazione elettrica a external potenziometro con l'intervallo di resistenza di 1-5kΩ . Corrente d'uscita massima: 10mA |
| +24V-COM | External +24 V alimentazione elettrica | Fornire l'alimentazione elettrica di +24 V all'unità Esterna Generalmente, fornisce l'alimentazione elettrica a DI/DO terminali e sensori di external Corrente d'uscita massima: 200mA | |
| Entrata analogica | AI1-GND | Entrata analogica 1 | Intervallo di tensione in ingresso: 0-10 VCC Impedenza: 22kΩ |
| AI2-GND | Entrata analogica 2 | Intervallo dell'input: 0-10 VDC/0-20mA, decisivo vicino ponticello J1 sulla scheda di controllo Impedenza: 22kΩ (tensione immessa), 500 Ω (corrente input) | |
| Input di Digitahi | DI1- COM | Input di Digitahi 1 | Isolamento ottico dell'accoppiamento Impedenza: 2.4kΩ Intervallo di tensione per input livellato: 9-30V |
| DI2- COM | Input di Digitahi 2 | ||
| DI3- COM | Input di Digitahi 3 | ||
| DI4- COM | Input di Digitahi 4 | ||
| DI5- COM | Impulso ad alta velocità input | Oltre alle caratteristiche di DI1-DI4, può Essere usato per input ad alta velocità Di impulso Frequenza massima dell'input: 100 chilocicli | |
| Uscita Analog | AO1-GND | Uscita Analog 1 | La tensione o l'uscita corrente è Decisa dal ponticello J2. Intervallo di tensione dell'uscita: Corrente d'uscita 0-10V intervallo: 0-20mA |
| Uscita di Digitahi | DO1-COM | Uscita di Digitahi 1 | Isolamento ottico dell'accoppiamento, bipolarità Aperta uscita del collettore Intervallo di tensione dell'uscita: Corrente d'uscita 0-24V intervallo: 0-50mA |
| FM- COM | Impulso ad alta velocità uscita | È Limitata da P5-00 (modalità Di output terminale di FM selezione). Come uscita di impulso ad alta velocità , il massimo la frequenza colpisce 100 chilocicli Come uscita open-collector, la sua specifica è stessi di quello di DO1 | |
| Uscita del relè | T/A-T/B | Terminale di NC | Contatto che determina capienza: 250VAC, 3A, COS ø =0.4 30VDC, 1A Applicandosi al circuito di categoria di sovratensione II |
| T/A-T/C | NESSUN terminale | ||
| Ausiliario interfaccia | J3 | 485 comunicazione | Selezione del ponticello per decidere se connettere resistore abbinato 330Ω Per fare 485 comunicazione |
| J5 | Funzionamento esterno interfaccia del comitato | Connettere al comitato esterno di funzionamento |
È Utilizzata nella produzione di automazione di tuffo, coinvolgente la macchina di trafilatura, bobina della pellicola, macchina di rivestimento, macchine utensili di CNC, telai per tessitura, macchine del jacquard, ventilatori, pompe, fibra chimica, tessile, interazione sincrona, macchine dello stampaggio ad iniezione, di sollevamento, elevatore, macchine utensili, laminatoi, collegare del tubo che elabora, alzando, strumentazione di sollevamento, laminatoio
Imballaggio e trasporto:
Certificato
FAQ
Q: Che cosa è Il vostro termine di consegna?
A: 3-5 giorni lavorativi per piccolo ordine, 10-15 giorni lavorativi per grande ordine
Q: Che cosa è Il vostro termine di garanzia?
A: Offriamo 24 mesi di tempo della garanzia
Q: Potreste vendere i pezzi di ricambio?
Se stiate usando il nostro product. We può Vendere i pezzi di ricambio a you. But che non potremmo vendere i prodotti half-finished
Q: Possono voi fare l'invertitore e la scheda di controllo molle del dispositivo d'avviamento (apparecchiatura elettrica di comando)?
A: SÌ , abbiamo molta esperienza in invertitore di frequenza di disegno e l'armadietto molle del dispositivo d'avviamento secondo la vostra richiesta, questi punti be è Prodotto da noi stessi dalla nostra fabbrica
Q: Come la vostra fabbrica gestisce la qualità?
A: La qualità è La priorità , noi sempre attribuisce l'importanza a controllo di qualità Dall'inizio alla conclusione di produzione, ogni prodotto completamente sarà Montato e con attenzione sarà Provato prima dell'imballaggio e del trasporto
Q: Come posso fidarselo?
La nostra azienda è Stata verificata e ISO9001 approvato, il CE, il ccc, rapporto di valutazione sarà Trasmesso voi da Email. And che cattureremo una volta tutto il problema di responsabilità Durante il tempo della garanzia
Metterseli in contatto con:
