100 kVA 300 kVA 500 kVA 600 kVA 800 kVA 1000 VA 1200 kVA 1600 kVA 2000 kVA 50 Hz Convertitore di frequenza statica da a 60 Hz Shore

Convertitore di frequenza statica da 50 Hz a 60 Hz Shore - Prodotto disponibile in diverse potenze da 100 kVA a 2000 kVA. Soluzione ideale per la conversione di frequenza in ambienti industriali.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Prodotto caldo
  • Profilo aziendale
  • I nostri vantaggi
  • Imballaggio e spedizione
  • FAQ
Panoramica

Informazioni di Base.

Model No.
AC60
Codice SA
8504409990
Capacità di Produzione
1000sets

Descrizione del Prodotto

100kVA 300kVA 500kVA 600kVA 800kVA 1000va 1200kVA 1600kVA 2000kVA 50Hz to 60Hz Shore Frequency Converter Static Frequency Converter Convertitore di frequenza statico Shore serie XINYUHUA, con tecnologia convertitore IGBT ed elaborazione digitale, trasforma la tensione trifase da 400 V / 50 Hz in 440 V ~ 480 V/60 Hz. È ampiamente utilizzato nelle navi, costruzione di navi, il garage, la piattaforma e il molo che deve cambiare l'elettricità industriale 50hz a 60hz di alta qualità.

Il convertitore di frequenza statico Shore serie XINYUHUA adotta la tecnologia di conversione Canada ad alte prestazioni. La scheda a circuito stampato utilizza il processo di indurimento del rivestimento e il trasformatore di uscita utilizza la vernice isolante per impregnazione sotto vuoto e la verniciatura protettiva a spruzzo ad alta temperatura, che ha un elevato livello di isolamento e capacità protettiva. A prova di umidità e polvere IP54. Il corpo dell'armadio utilizza un trattamento spray, in modo che il grado di protezione raggiunga IP22. Nel caso in cui l'impianto di climatizzazione possa adottare un telaio completamente chiuso, il grado di protezione può essere IP54, che in piena conformità con gli standard di certificazione dei prodotti marini CCS della Classification Society.

Caratteristiche e flessibilità principali

  • Elevata disponibilità del sistema grazie alla ridondanza avanzata del modulo di alimentazione
  • Capacità di fornire immunità in uscita ai disturbi in ingresso (per i rallentamenti di tensione e gli spostamenti di frequenza)
  • Il raddrizzatore a fattore di potenza unitario con un THD <3% fornisce armoniche inferiori
  • Allineato ai vincoli di spazio non flessibili
  • Costi di esercizio e manutenzione minimi
  • Protegge carichi sensibili e costosi
  • Tensione di uscita a onda sinusoidale pulita
  • Fattore di potenza unitario, onda sinusoidale, design raddrizzatore attivo
  • Design modulare che garantisce elevata affidabilità e tempi di riparazione brevi
  • Collegamento CA completamente isolato utilizzando un trasformatore di uscita
  • Ampia gamma di tensioni disponibili, 50 Hz e 60 Hz
  • Design a ingombro ridotto
  • Il server Web interno e il protocollo Mod-bus TCP consentono il monitoraggio remoto
  • Compensazione della caduta di tensione del cavo di uscita
  • Opzione di sostituzione del generatore senza interruzioni (sincronizzazione)
  • Emulazione del generatore e condivisione del carico

Applicazioni tipiche
  • Applicazioni industriali da 50 a 60 Hz o da 60 a 50 Hz
  • Il convertitore Dockside consente di spegnere i generatori mentre si è in porta per risparmiare carburante ed eliminare l'inquinamento
  • Sostituzione dei gruppi elettrogeni motore
  • Come alimentatore pulito per isolare una rete instabile da un carico critico

Struttura dei moduli convertitori di frequenza statici XINYUHUA shore:

I moduli convertitore di frequenza statica XINYUHUA Shore contengono IGBT, SMPS, radiatore, elettrolisi, capacità, Scheda driver, piastra in rame ecc. i moduli adottano la tecnologia convertitore IGBT, con il vantaggio di elevata affidabilità, piccola capacità, grande risparmio di materiali, peso leggero, facile movimento. Nella progettazione della struttura, ottiene l'alimentazione dello switch e il modulo M57962AL insieme, che può risparmiare più spazio e richiedere più capacità. Ridurrà il costo del 50% rispetto a prodotti simili prodotti da altri paesi. Migliora l'affidabilità del sistema e la distribuzione più uniforme, la struttura più compatta, elegante e bella.

A.elevata affidabilità:
I componenti principali utilizzano  il modulo convertitore IGBT Infineon originale tedesco e la  protezione dell'unità utilizza  Infineon originale.   La perfetta trazione assicura il funzionamento affidabile di tutto il sistema .

B.Risposta dinamica rapida (tecnologia brevettuale):
Doppio circuito di feedback a circuito chiuso, corrente interna ad anello garantiscono  una non distorsione della forma d     'onda del carico non lineare; la caduta di tensione dell'anello esterno è inferiore all'1% quando la pressione di carico è improvvisa. La velocità di reazione è inferiore a 2 ms.

C.buona interfaccia uomo-computer,  elevata precisione di misurazione:
Display       di misurazione a quattro finestre per tensione, corrente, frequenza, potenza e fattore di potenza. Utilizziamo i noti produttori di misuratori e il grado di precisione 0.5.

D.elevata capacità di sovraccarico:
L' applicazione del dispositivo di alimentazione è ragionevole.  Può resistere a un  impatto di corrente nominale 2 volte superiore e non causa cadute di tensione.

E. eccellente stabilità:
La stabilità della frequenza è 0.01%, la frequenza di uscita è realizzata da shock oscillatore al quarzo , quindi è molto stabile, frequenza precisa.

F.controllo digitale completo:
Utilizzo del microcomputer AVR a chip singolo come unità di controllo centrale. La potente capacità di elaborazione della maggior parte dei controlli hardware tradizionali è sostituita da software, il display di stato in un colpo d'occhio.

G.la densità di potenza più elevata del settore consente di risparmiare il più possibile lo spazio di installazione.

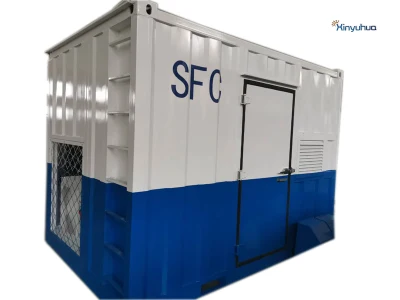

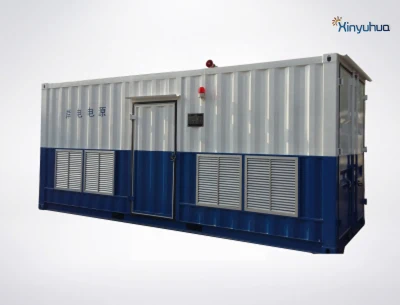

Un convertitore di frequenza statico shore DA 800 KVA ha dimensioni di soli 3260 * 1200 * 2000 mm. Più moduli collegati in sistemi paralleli ad alta capacità, non solo bello ma anche la massima densità di potenza per l'utente.

Convertitore di frequenza Shore che utilizza la tecnologia di controllo DSP con automazione e intelligenza :

Un con schermo a sfioramento LCD da 7 pollici , può monitorare e visualizzare lo stato di funzionamento del convertitore di frequenza Shore, il parametro, l'elettricità del generatore, il tipo di errore .

B.using il protocollo di comunicazione Modbus , abbinato al software di monitoraggio del PC , può realizzare il monitoraggio remoto tramite computer.
(può essere il monitoraggio remoto in tempo reale dell'avvio e dell'arresto del convertitore, visualizzare lo stato di funzionamento del convertitore di frequenza, il parametro, l'elettricità del generatore, il tipo di errore per computer)
Modbus ha le seguenti caratteristiche:
(1) standard , aperto, gratuito, gli utenti possono utilizzare il protocollo Modbus in modo sicuro, non hanno bisogno di pagare una licenza, non violano i diritti di proprietà intellettuale.
(2) il Modbus può supportare una varietà di interfacce elettriche , come RS-232, RS-485, ecc. , possono anche essere trasmesse in una varietà di supporti, come doppino intrecciato, fibra, wireless.

(3) il formato del frame Modbus è semplice, compatto, facile da capire.  L'utente è facile da usare.

C. con tecnologia di controllo DSP che offre i vantaggi di velocità di calcolo rapida e alta precisione; il chip DSP rafforza  la gestione dell'alimentazione, riducendo il consumo energetico.

D. con il chip DSP che integra il circuito periferico nel chip interno , può ottenere un controllo preciso, il circuito può realizzare  un circuito digitale completo, una forte capacità anti-interferenza, un semplice debug e manutenzione, una bassa frequenza di guasti.  Solo la necessità di aggiornare l'algoritmo di controllo software può migliorare rapidamente le prestazioni del prodotto;

E. il microprocessore sul PCB è un  dispositivo programmabile e multifunzionale che accetta  dati digitali come ingresso, li elabora secondo istruzioni memorizzate nella sua memoria e fornisce risultati come uscita. È un esempio di  logica digitale sequenziale, in quanto ha memoria interna. Il microprocessore rende il convertitore più intelligente e automatizzato


Parametri tecnici:
modello 331000 331500 332000 333000 334000 335000 336000 338000 331600
Capacità (KVA) 100 150 200 300 400 500 600 800 1600

Ingresso
Tensione 400 V±15% trifase a 4 fili o trifase a 5 fili
Frequenza 45 Hz
Fattore di potenza ≥0.90
Uscita Tensione È possibile scegliere 3 fili trifase, tensione (300-500V/690)
Frequenza È possibile scegliere tra 50 Hz/60 Hz
Stabilità della frequenza ≤0.01%(0-100% quando il carico cambia,la frequenza di uscita non cambia )
Stabilità del carico ≤3% (carico di resistenza puro al 100%)
Capacità di sovraccarico 110% 1 ora, 150% 10 minuti
Distorsione delle onde Onda sinusoidale pura,THD≤3%
Efficienza ≥90% (carichi del 100%)
Display Tensione/frequenza di ingresso/uscita,tensione/corrente fase trifase,potenza attiva .tempo di lavoro.errore storico ecc.
Modalità di controllo Modalità di regolazione della larghezza di impulso IGBT/SPWM
Classe di protezione IP54
Reattanza di isolamento >2MΩ
Isolamento di resistenza alla pressione 1.800 V c.a./5 ma/1 minuto
Livello di rumore 50 dBA @1 metro
Modello di raffreddamento Convertitore:      trasformatore di raffreddamento del tubo di calore:raffreddamento della ventola a impulsi
Funzione di protezione L'alimentatore di uscita ha una perfetta funzione di protezione contro sovratensione, sovracorrente, cortocircuito, surriscaldamento del convertitore . Considerare il diverso controllo del carico elettrico della nave, quando la capacità di carico di uscita raggiunge il valore impostato,si attiva, in modo da controllare il carico elettrico
Ambiente -10ºC~+50ºC e 0~90%
Dimensioni interne (L×L×a)mm 600*
1320*
1490
1450*850*1880 1910*
1160*
1880
3100*830*2260 4100*830*2260
Dimensioni esterne (L×L×a)mm 3300*2400*2600 4500*2400*2600 6000*2400*2600
modello 333000 3350000 33100000
Capacità (KVA) 3000 5000 10000

Ingresso
Tensione 400 V±15% trifase a 4 fili o trifase a 5 fili
Frequenza 45 Hz
Fattore di potenza ≥0.90
Uscita Tensione È possibile scegliere 3 fili trifase, tensione (300-500V/690)
Frequenza È possibile scegliere tra 50 Hz/60 Hz
Stabilità della frequenza ≤0.01%(0-100% quando il carico cambia,la frequenza di uscita non cambia )
Stabilità del carico ≤3% (carico di resistenza puro al 100%)
Capacità di sovraccarico 110% 1 ora, 150% 10 minuti
Distorsione delle onde Onda sinusoidale pura,THD≤3%
Efficienza ≥90% (carichi del 100%)
Display Tensione/frequenza di ingresso/uscita,tensione/corrente fase trifase,potenza attiva .tempo di lavoro.errore storico ecc.
Modalità di controllo Modalità di regolazione della larghezza di impulso IGBT/SPWM
Classe di protezione IP54
Reattanza di isolamento >2MΩ
Isolamento di resistenza alla pressione 1.800 V c.a./5 ma/1 minuto
Livello di rumore 50 dBA @1 metro
Modello di raffreddamento Convertitore:      trasformatore di raffreddamento del tubo di calore:raffreddamento della ventola a impulsi
Funzione di protezione L'alimentatore di uscita ha una perfetta funzione di protezione contro sovratensione, sovracorrente, cortocircuito, surriscaldamento del convertitore . Considerare il diverso controllo del carico elettrico della nave, quando la capacità di carico di uscita raggiunge il valore impostato,si attiva, in modo da controllare il carico elettrico
Ambiente -10ºC~+50ºC e 0~90%
100kVA 300kVA 500kVA 600kVA 800kVA 1000va 1200kVA 1600kVA 2000kVA 50Hz to 60Hz Shore Frequency Converter Static Frequency Converter100kVA 300kVA 500kVA 600kVA 800kVA 1000va 1200kVA 1600kVA 2000kVA 50Hz to 60Hz Shore Frequency Converter Static Frequency Converter
