Informazioni di Base.
Descrizione del Prodotto
Sistema di i/o remoto adattatore di rete CN-8034 per protocollo Ethernet/IP (Accoppiatore di bus)

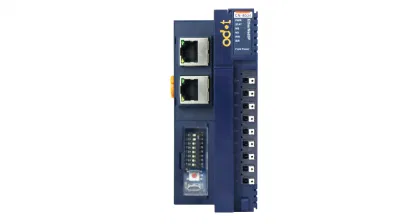

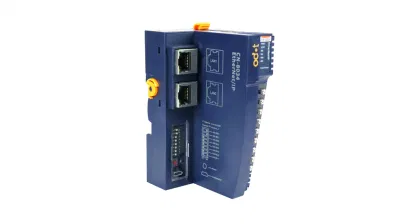

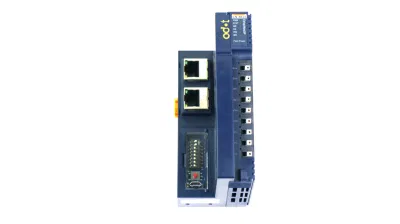

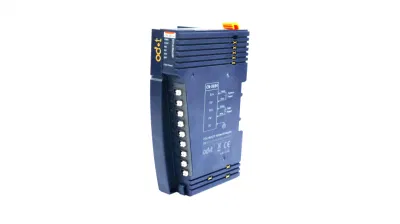

Scheda di rete Ethernet/IP ODOT CN-8034
Il modulo i/o Ethernet/IP CN-8034 supporta l'accesso al protocollo Ethernet/IP standard. La scheda di rete supporta un ingresso massimo di 504 byte e un'uscita massima di 504 byte. Supporta 32 moduli io estesi.
La scheda di rete è compatibile anche con CODESYS V3.5.
L'ingresso massimo è di 504 byte
L'uscita massima è di 504 byte
Il numero massimo di connessioni esplicite ai messaggi è 10
Il numero massimo di connessioni implicite per i messaggi è 5
Max. La connessione CIP è 10
Max. La lunghezza del bus è di 100 m.
2*RJ45, 10/100Mbps, autoadattamento, full duplex
Specifiche hardware
Potenza di sistema: Nominale: 24 V c.c., gamma: 9-36 V c.c.
Protezione: Protezione da sovracorrente, protezione da inversione: SÌ
Consumo energetico: 110 ma@24 V c.c.
Corrente di alimentazione BUS interno: Max.2A@5 V CC
Isolamento: Isolamento alimentazione di sistema a alimentazione di campo
Alimentazione sul campo: Alimentazione: 22~28 V (nominale 24 V CC)
Corrente di alimentazione sul campo: Max. CC 8 A.
Moduli i/o supportati: 32 pz
Cablaggio: Max.1.5mm²(AWG 16)
Tipo di montaggio: Guida DIN da 35 mm
Dimensioni: 115*51.5*75mm
Peso: 130g
Specifiche ambientali
Temperatura di esercizio: -40~85ºC
Umidità operativa: 5%-95% (senza condensa)
Classe di protezione: IP20
Parametro Ethernet/IP
Protocollo: Ethernet/IP
Lunghezza di input massima: 504 byte per istanza di assembly
Lunghezza di output max: 504 byte per istanza di assembly
numero massimo di connessioni esplicite ai messaggi: 10
numero massimo di connessioni implicite ai messaggi: 5
numero max di connessioni CIP: 10
Interfaccia di rete: 2*RJ45
Velocità: 10/100Mbps, MDI/MIDX, Full-Duplex
Max.Bus Legth: 100m
Installazione
Guida DIN

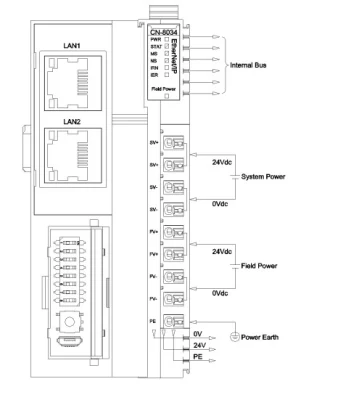

Cablaggio
Come posso ottenere il manuale, i dettagli tecnici e il software?
2.avete assistenza post-vendita?
Sì, forniamo tutto il supporto tecnico completo, compreso il supporto remoto.
Inoltre, vi forniremo anche la formazione e il supporto online necessari.
Come faccio a ottenere un campione?
Il nostro team di vendita vi guiderà e vi suggerirà la soluzione più adatta.
4. Fornite un campione gratuito?
No, abbiamo suggerito che un campione caricato sia molto necessario prima di qualsiasi ordine di massa.
E forniremo tutto il supporto tecnico necessario incluso nei servizi campione.
5. Qual è la garanzia?
Tutti i prodotti ODOT sono coperti da garanzia di 3 anni.
Solo ODOT-S7PPI/PPI V2.0 ha una garanzia di 1 anno.
6. Come sono le condizioni di pagamento?
100% T/T in anticipo.
7. Qual è il canale di spedizione?
Supportiamo tutte le principali società di corriere del flusso, tra cui FedEx, TNT, DHL, UPS e Aramex.
8. Qual è il tempo di consegna?
Se i prodotti finiti sono in magazzino, organizzeremo la consegna in 1~ 2 giorni.
Se non abbiamo scorte e i tempi di consegna saranno di 1~2 settimane.
9. Fornite servizi personalizzati?
Accamiamo servizi personalizzati, tra cui OEM, ODM e ci sarà un MOQ.
10. Accettate la cooperazione come distributori?
Sì, le richieste di informazioni su partner e distributori sono molto benette.
