Informazioni di Base.
Model No.
GDYT-10/100
impedenza di cortocircuito
≤ 8%
valore pd
100 10 pc @ ≤% di tensione nominale
Pacchetto di Trasporto
Wooden Case
Specifiche
ISO, SGS
Marchio
HV Hipot
Origine
Wuhan China
Codice SA
9030899090
Capacità di Produzione
2000PCS/Year
Descrizione del Prodotto
GDYT-10kVA-100kV sistema di prova senza scarica parziale con trasformatore automatico
Introduzione generale
Viene utilizzato principalmente per testare il livello di isolamento della tensione di frequenza di vari materiali di isolamento, struttura di isolamento e prodotti elettrici, anche come alimentatore per test della frequenza di scarica parziale per oggetti di prova come trasformatore, induttore reciproco e scaricatori di fulmini. È ampiamente utilizzato nella produzione elettrica, nei reparti di gestione dell'energia, negli istituti di ricerca e nelle università.

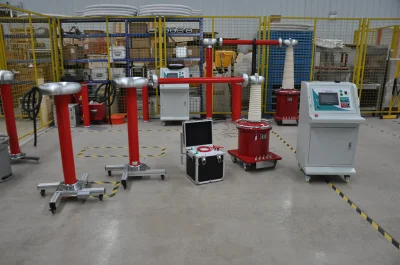

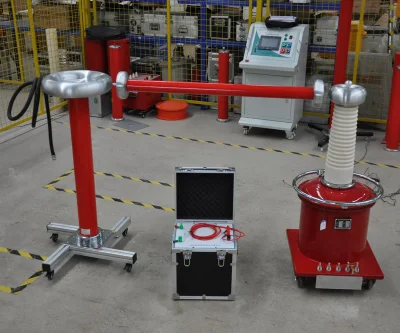

Sistema GDYT composizione 10kVA/100kV
1. Tabella di controllo di prova Hipot GDYD-10/100
2. Trasformatore a gas senza PD YDQW-10/100
3. Condensatore di accoppiamento TAWF-800pF/100kV
4. Resistenza di protezione GR100kV
5. Filtro di isolamento LBQ-10kVA
6. Rilevatore di scarica parziale
7. Altri accessori

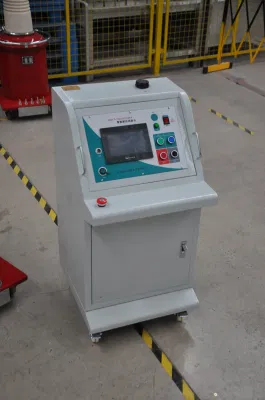

L'unità di controllo HiPot (tabella GDYD) e il trasformatore di prova senza PD controllano e potenziano la tensione per l'oggetto di prova che viene potenziato alla tensione nominale.
Il rilevatore di scarica parziale (GDJF-2008) rileva e visualizza la capacità di scarica parziale.
Il filtro di isolamento (LBQ) è un dispositivo anti-interferenza causato dall'alimentazione.
Il condensatore di accoppiamento sta trasmettendo il segnale di scarica parziale al rilevatore a scarica parziale.
Caratteristiche
Schermo LCD 320*240, stampante termica ad alta velocità.
Tensione HV, corrente HV, tensione LV, modalità di misurazione corrente LV, sensore ad alta precisione e chip di acquisizione ad ad ad ad ad alte prestazioni a 14 cifre.
Visualizzazione in tempo reale della tensione HV, della corrente HV, della tensione LV, della corrente LV, del tempo e del risultato di resistenza.
Rilevamento di ritorno dello zero.quando si torna a zero, è possibile avviare il test.
Funzione di rilevamento della resistenza di isolamento,mostra direttamente la resistenza di isolamento dell'oggetto di prova.
Manicotto isolante epossidico avanzato privo di PD, ridotta capacità di scarico parziale.
Bassa tensione di impedenza.
Tecnologia di controllo automatico, buone prestazioni anti-interferenza.
Protezione elettronica rapida, elevata affidabilità.
Specifiche di sistema
Introduzione generale
Viene utilizzato principalmente per testare il livello di isolamento della tensione di frequenza di vari materiali di isolamento, struttura di isolamento e prodotti elettrici, anche come alimentatore per test della frequenza di scarica parziale per oggetti di prova come trasformatore, induttore reciproco e scaricatori di fulmini. È ampiamente utilizzato nella produzione elettrica, nei reparti di gestione dell'energia, negli istituti di ricerca e nelle università.
Sistema GDYT composizione 10kVA/100kV
1. Tabella di controllo di prova Hipot GDYD-10/100
2. Trasformatore a gas senza PD YDQW-10/100
3. Condensatore di accoppiamento TAWF-800pF/100kV
4. Resistenza di protezione GR100kV
5. Filtro di isolamento LBQ-10kVA
6. Rilevatore di scarica parziale
7. Altri accessori
L'unità di controllo HiPot (tabella GDYD) e il trasformatore di prova senza PD controllano e potenziano la tensione per l'oggetto di prova che viene potenziato alla tensione nominale.
Il rilevatore di scarica parziale (GDJF-2008) rileva e visualizza la capacità di scarica parziale.
Il filtro di isolamento (LBQ) è un dispositivo anti-interferenza causato dall'alimentazione.
Il condensatore di accoppiamento sta trasmettendo il segnale di scarica parziale al rilevatore a scarica parziale.
Caratteristiche
Schermo LCD 320*240, stampante termica ad alta velocità.
Tensione HV, corrente HV, tensione LV, modalità di misurazione corrente LV, sensore ad alta precisione e chip di acquisizione ad ad ad ad ad alte prestazioni a 14 cifre.
Visualizzazione in tempo reale della tensione HV, della corrente HV, della tensione LV, della corrente LV, del tempo e del risultato di resistenza.
Rilevamento di ritorno dello zero.quando si torna a zero, è possibile avviare il test.
Funzione di rilevamento della resistenza di isolamento,mostra direttamente la resistenza di isolamento dell'oggetto di prova.
Manicotto isolante epossidico avanzato privo di PD, ridotta capacità di scarico parziale.
Bassa tensione di impedenza.
Tecnologia di controllo automatico, buone prestazioni anti-interferenza.
Protezione elettronica rapida, elevata affidabilità.
Specifiche di sistema
| Alimentazione | 220 V±22 V, 50 HZ |
| Capacità nominale | 10 KVA |
| Tensione di uscita | 100 kV |
| Corrente di uscita | 100 ma |
| Tensione di ingresso | 200 V, corrente: 50 A. |
| impedenza di cortocircuito | ≤ 8% |
| Tempo di funzionamento | 60 min@100% tensione e corrente nominale. Funzionamento continuo@ 50% di tensione e corrente nominale. |
| Velocità di distorsione forma d'onda | <5% quando la tensione di ingresso del regolatore di tensione è inferiore al 3%, entro un intervallo di tensione nominale compreso tra il 10 e il 100% |
| Valore PD | 100 10 pC @ ≤% di tensione nominale 80 5 pc @ ≤% di tensione nominale |
