Informazioni di Base.

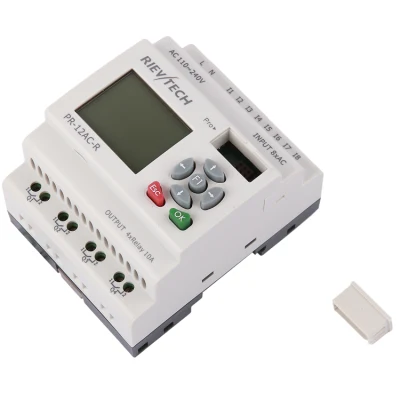

Model No.
PR-12AC-R-HMI
uscite
4 relè(10a)

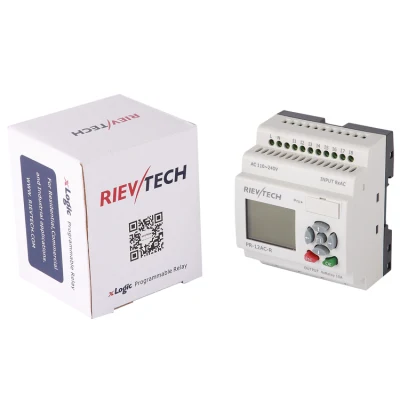

Pacchetto di Trasporto
Standard Export Carton
Specifiche
CE, RoHs, SGS
Marchio
RIEVTECH
Origine
Nanjing, China
Codice SA
8537101190
Capacità di Produzione
1000PCS/Month
Descrizione del Prodotto
Descrizione del prodotto:

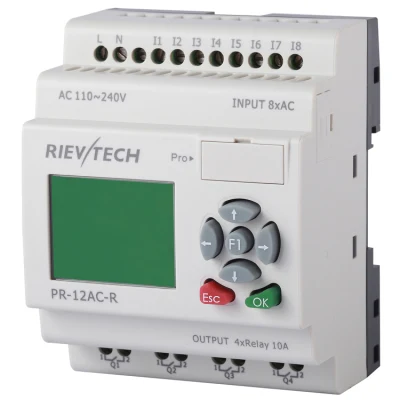

Panoramica del relè programmabile serie PR-12 (gamma compatta):
La Gamma PR-12 È Un modello di livello avanzato , che incorpora Un Buon mix Di Io digitale e analogico ,
Ingressi ad alta velocità integrati E Uscita PWM, Contatori, Timer, Orologio in tempo reale E Tempo
funzioni dell'interruttore . Disponibile Nelle Versioni 120 V/240 V CA o 12 V/24 V CC; Facile Da configurare
Con Blocchi Funzione drag-and-drop O Ladder utilizzando IL Software GRATUITO xLogicSoft.
La Gamma PR-12 Offre Display LCD rimovibile a 4 righe E Tastiera Per Modifica Dei parametri O.
visualizzazione E Controllo Durante L'esecuzione del programma.
Panoramica delle caratteristiche principali della serie PR-12:
× Pagina/ Schermata di avvio personalizzabile
× Display retroilluminato configurabile a 4 righe e 16 caratteri
×modificare I parametri Tramite Il Pannello tastiera Senza Scaricare Il Nuovo programma
×su Una Schermata è possibile visualizzare diversi parametri dei vari blocchi / Pagina Contemporaneamente
× Specificare casualmente Una Pagina specifica Per Visualizzare Lo stato io Della CPU
×pagina allarme Può Registrare E Visualizzare L' Esatto evento dell'allarme Ora
×programmabile Fino A 64 Pagine/schermate (definite dall'utente)
× Protocollo Modbus RTU & ASCII supportato.
× La dimensione dell'unità Consente Il montaggio su guida DIN Insieme Ai demolitori comunemente utilizzati Nelle Applicazioni di automazione degli edifici.
× Funzione di memoria ritentiva di serie Sul modello PR-12 .
× È opzionale che xLogic Agisca Come Slave O Master Nella Rete di comunicazione Modbus RTU.
× Ampia capacità di programmazione (256 Blocchi funzione Disponibili)
Vantaggio:
× La soluzione ideale Per Semplici attività di automazione
×riduce al minimo I costi - Sostituisce Molti Dispositivi di controllo switching convenzionali
×riduce I tempi Richiesti - Cablaggio e Layout del pannello semplificati
×consente di risparmiare Molto Spazio Nell' Armadio di commutazione , Basato su moduli Su Uno standard industriale a 4 larghezze
le dimensioni Sostituiscono Un 'ampia Gamma Di Relè, Interruttori timer E Contattore Relè
×fornisce La Più ampia Gamma Di funzionalità E Una Corretta implementazione Di Ampio
Applicazioni Con La possibilità Di scegliere Tra 55 Funzioni integrate E Collegandosi A.
256 Di essi Nel Programma utente.
× Il controllo e Il monitoraggio dell'operatore Sono Resi Molto semplici da utilizzare Grazie A un Sistema a 4 Linee , 16
Caratteri Per Riga, Display retroilluminato .
×un Display di testo esterno aggiuntivo Estende Le possibilità Di Controllo da parte dell'operatore E Monitoraggio
× Protezione tramite password - Protegge Il vostro IP tecnico
×55 Funzioni integrate e pre-testate - Non Sono presenti dispositivi aggiuntivi, come il contatore del tempo trascorso
Obbligatorio
×è Possibile collegare 512 funzioni - Possono essere utilizzate applicazioni estese Essere Implementato Senza
Restrizioni
×otto Ingressi digitali (inclusi Quattro AIS A 12 / 24 V CC) E Quattro Uscite digitali A bordo scheda
×visualizzazione Di testi di messaggi, Voci di azione E Valori correnti , Nonché Modifica diretta Del
Valori Sul Display
× Memoria dati ritentiva - Protegge I valori correnti Dalla Perdita L'evento Di Un 'interruzione dell'alimentazione
×insieme Al Software xLogicSoft , la configurazione Di XLogic È Semplice : Programma
Generazione, Simulazione di progetto E Documentazione Vengono eseguite Mediante Trascinamento
Funzionalità, Che consente La massima Facilità Di funzionamento.
Specifiche tecniche:
Specifiche generali: Timer : 256
Contatori : 256
Blocchi funzione : 256
Temp. Di funzionamento: -20ºC-55ºC
Conservazione : -40ºC-70ºC
Protezione : IP20 (non impermeabile)
Precisione RTC : MAX ±5S/giorno
Intervalli di tempo RTC : 256
Backup RTC A 25 °C : 100 Ore, Batteria agli ioni di litio (opzionale)
Ritentività spegnimento : Sì
Dimensioni : 72*90*61 (unità , mm)
Certificato : CE

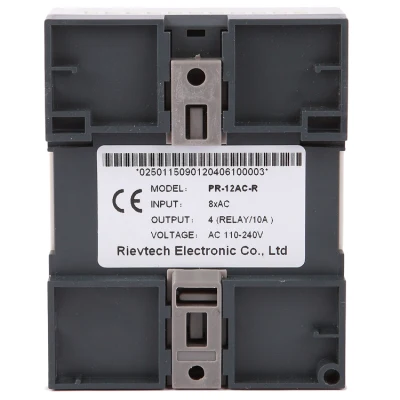

Installazione : Guida DIN da 35 mm O Vite Per L'installazione
Modificare I parametri Tramite Il Tastierino LCD: Sì
Capacità di espansione : NO
Protezione tramite password : Protezione tramite password multiple
Interfaccia di comunicazione : 1 Porta di programmazione/RS232 ( Interfaccia TTL)
Protocollo di comunicazione : Modbus RTU/ASCII
È opzionale Che XLogic Sia Slave O Master In Rete Modbus.
Indice tecnico:
Dimensioni e schema elettrico:
Dimensioni di installazione :
Terminali di alimentazione e ingresso Porta di programmazione (può Essere utilizzata Come Porta RS232 Con Porta ELC-RS232 o RS485 Con
PRO-RS485) 3. Pannello HMI/LCD 4. Tastierino 5. Terminali di uscita
Schema elettrico:
Panoramica del relè programmabile serie PR-12 (gamma compatta):
La Gamma PR-12 È Un modello di livello avanzato , che incorpora Un Buon mix Di Io digitale e analogico ,
Ingressi ad alta velocità integrati E Uscita PWM, Contatori, Timer, Orologio in tempo reale E Tempo
funzioni dell'interruttore . Disponibile Nelle Versioni 120 V/240 V CA o 12 V/24 V CC; Facile Da configurare
Con Blocchi Funzione drag-and-drop O Ladder utilizzando IL Software GRATUITO xLogicSoft.
La Gamma PR-12 Offre Display LCD rimovibile a 4 righe E Tastiera Per Modifica Dei parametri O.
visualizzazione E Controllo Durante L'esecuzione del programma.
Panoramica delle caratteristiche principali della serie PR-12:
× Pagina/ Schermata di avvio personalizzabile
× Display retroilluminato configurabile a 4 righe e 16 caratteri
×modificare I parametri Tramite Il Pannello tastiera Senza Scaricare Il Nuovo programma
×su Una Schermata è possibile visualizzare diversi parametri dei vari blocchi / Pagina Contemporaneamente
× Specificare casualmente Una Pagina specifica Per Visualizzare Lo stato io Della CPU
×pagina allarme Può Registrare E Visualizzare L' Esatto evento dell'allarme Ora
×programmabile Fino A 64 Pagine/schermate (definite dall'utente)
× Protocollo Modbus RTU & ASCII supportato.
× La dimensione dell'unità Consente Il montaggio su guida DIN Insieme Ai demolitori comunemente utilizzati Nelle Applicazioni di automazione degli edifici.
× Funzione di memoria ritentiva di serie Sul modello PR-12 .
× È opzionale che xLogic Agisca Come Slave O Master Nella Rete di comunicazione Modbus RTU.
× Ampia capacità di programmazione (256 Blocchi funzione Disponibili)
Vantaggio:
× La soluzione ideale Per Semplici attività di automazione
×riduce al minimo I costi - Sostituisce Molti Dispositivi di controllo switching convenzionali
×riduce I tempi Richiesti - Cablaggio e Layout del pannello semplificati
×consente di risparmiare Molto Spazio Nell' Armadio di commutazione , Basato su moduli Su Uno standard industriale a 4 larghezze
le dimensioni Sostituiscono Un 'ampia Gamma Di Relè, Interruttori timer E Contattore Relè
×fornisce La Più ampia Gamma Di funzionalità E Una Corretta implementazione Di Ampio
Applicazioni Con La possibilità Di scegliere Tra 55 Funzioni integrate E Collegandosi A.
256 Di essi Nel Programma utente.
× Il controllo e Il monitoraggio dell'operatore Sono Resi Molto semplici da utilizzare Grazie A un Sistema a 4 Linee , 16
Caratteri Per Riga, Display retroilluminato .
×un Display di testo esterno aggiuntivo Estende Le possibilità Di Controllo da parte dell'operatore E Monitoraggio
× Protezione tramite password - Protegge Il vostro IP tecnico
×55 Funzioni integrate e pre-testate - Non Sono presenti dispositivi aggiuntivi, come il contatore del tempo trascorso
Obbligatorio
×è Possibile collegare 512 funzioni - Possono essere utilizzate applicazioni estese Essere Implementato Senza
Restrizioni
×otto Ingressi digitali (inclusi Quattro AIS A 12 / 24 V CC) E Quattro Uscite digitali A bordo scheda
×visualizzazione Di testi di messaggi, Voci di azione E Valori correnti , Nonché Modifica diretta Del
Valori Sul Display
× Memoria dati ritentiva - Protegge I valori correnti Dalla Perdita L'evento Di Un 'interruzione dell'alimentazione
×insieme Al Software xLogicSoft , la configurazione Di XLogic È Semplice : Programma
Generazione, Simulazione di progetto E Documentazione Vengono eseguite Mediante Trascinamento
Funzionalità, Che consente La massima Facilità Di funzionamento.
Specifiche tecniche:
Specifiche generali: Timer : 256
Contatori : 256
Blocchi funzione : 256
Temp. Di funzionamento: -20ºC-55ºC
Conservazione : -40ºC-70ºC
Protezione : IP20 (non impermeabile)
Precisione RTC : MAX ±5S/giorno
Intervalli di tempo RTC : 256
Backup RTC A 25 °C : 100 Ore, Batteria agli ioni di litio (opzionale)
Ritentività spegnimento : Sì
Dimensioni : 72*90*61 (unità , mm)
Certificato : CE
Installazione : Guida DIN da 35 mm O Vite Per L'installazione
Modificare I parametri Tramite Il Tastierino LCD: Sì
Capacità di espansione : NO
Protezione tramite password : Protezione tramite password multiple
Interfaccia di comunicazione : 1 Porta di programmazione/RS232 ( Interfaccia TTL)
Protocollo di comunicazione : Modbus RTU/ASCII
È opzionale Che XLogic Sia Slave O Master In Rete Modbus.
Indice tecnico:
| Alimentazione | |
| Potenza | AC110 V-240 V. |
| Parametri di ingresso: | |
| N. Ingresso | 8 ( I1-I8 ) |
| Ingresso digitale | 8 ( I1-I8 ) |
| Ingresso analogico | Nessuno |
| Gamma di potenza | CA 0-240 V. |
| Segnale di input 0 | CA 0-40 V. |
| Segnale di ingresso 1 | AC79-240 V. |
| Parametri di uscita: | |
| Uscita N. | 4 (Q1-Q4) |
| Tipo di output | Uscita relè |
| Corrente continua | Carico resistivo 10 a/ Carico induttivo 2 A. |
| Frequenza di commutazione: | |
| Meccanismo | 10 Hz |
| Resistore/ Carico leggero | 2 Hz |
| Carico sensibile | 0, 5 Hz |
| Altri Parametri: | |
| La gamma di frequenza principale | 47 Hz |
| Peso | Circa 300 g |
Dimensioni e schema elettrico:
Dimensioni di installazione :
Terminali di alimentazione e ingresso Porta di programmazione (può Essere utilizzata Come Porta RS232 Con Porta ELC-RS232 o RS485 Con
PRO-RS485) 3. Pannello HMI/LCD 4. Tastierino 5. Terminali di uscita
Schema elettrico:
