Circuiti integrati IC STM32F103ZET6

Descrizione

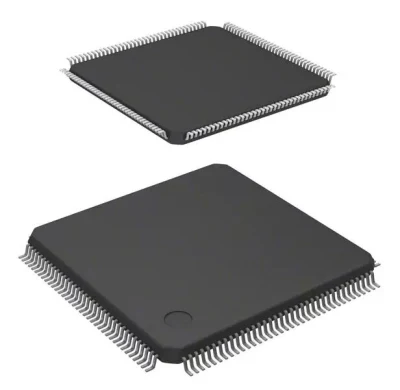

STM32F103ZET6:  MCU STM32F ARM Cortex M3 RISC 144 bit Flash 2,5V/3,3V 32 pin LQFP tray

Pacchetto: LQFP-144

MFR. Codice: STM32F103ZET6

MFR.: ST

Scheda tecnica:  (E-mail o chat per file PDF)

Stato ROHS:

Qualità: 100% originale

Garanzia: 180 giorni



La linea di prestazioni STM32F103xC, STM32F103xD e STM32F103xE incorpora il core RISC ARM Cortex-M3 a 32 bit ad alte prestazioni, operante a una frequenza di 72 MHz, memorie integrate ad alta velocità (memoria Flash fino a 512 Kbyte e SRAM fino a 64 Kbyte), E una vasta gamma di i/o e periferiche potenziate collegate a due bus APB. Tutti i dispositivi offrono tre ADC a 12 bit, quattro timer a 16 bit per impieghi generali più due timer PWM, nonché interfacce di comunicazione standard e avanzate: Fino a due I²Cs, tre SPI, due I2S, un SDIO, cinque USART, Una linea ad alte prestazioni ad alta densità STM32F103xx funziona nella gamma di temperature da -40 a +105 °C, da un alimentatore da 2.0 a 3.6 V. Un set completo di modalità di risparmio energetico consente la progettazione di applicazioni a bassa potenza. Queste caratteristiche rendono la famiglia di microcontrollori STM32F103xx ad alte prestazioni ad alta densità adatta per un'ampia gamma di applicazioni, come azionamenti per motori, controllo applicazioni, apparecchiature medicali e portatili, periferiche per PC e giochi, piattaforme GPS, applicazioni industriali, PLC, inverter, Stampanti, scanner, videocitofono dei sistemi di allarme e HVAC.

Caratteristiche principali

• Core: CPU ARM® Cortex® -M3 a 32 bit
• Frequenza massima 72 MHz, prestazioni 1.25 DMIPS/MHz (Dhrystone 2.1) con accesso alla memoria in stato di attesa 0
• Moltiplicazione a ciclo singolo e divisione hardware
• Ricordi
• Da 256 a 512 Kbyte di memoria Flash
• Fino a 64 Kbyte di SRAM
• Controller di memoria statica flessibile con 4 chip Select. Supporta memorie Compact Flash, SRAM, PSRAM, NOR e NAND
• Interfaccia parallela LCD, 8080/6800 modalità
• Gestione orologio, reset e materiali di consumo
• Alimentazione applicazione da 2.0 a 3.6 V e i/o
• POR, PDR e rilevatore di tensione programmabile (PVD)
• Oscillatore al quarzo da 4 a 16 MHz
• RC interno da 8 MHz con rivestimento in fabbrica
• RC interno da 40 kHz con calibrazione
• Oscillatore a 32 kHz per RTC con calibrazione
• Bassa potenza
• Modalità di sospensione, arresto e standby
• Alimentazione VBATper RTC e registri di backup
• Convertitori A/D da 3 × 12 bit, 1 μs (fino a 21 canali)
• Gamma di conversione: Da 0 a 3.6 V.
• Capacità di triplice campionamento e mantenimento
• Sensore di temperatura
• Convertitori D/A da 2 × 12 bit
• DMA: Controller DMA a 12 canali
• Periferiche supportate: Timer, ADC, DAC, SDIO, I²Ss, SPI, I²Cs e USART
• Modalità debug
• Interfacce di debug del filo seriale (SWD) e JTAG
• Cortex® -M3 Embedded Trace Macrocell™
• Fino a 112 porte i/o veloci
• 51/80/112 i/o, tutti mappabili su 16 vettori di interrupt esterni e quasi tutti 5 V-tolleranti
• Fino a 11 timer
• Fino a quattro timer a 16 bit, ciascuno con un massimo di 4 IC/OC/PWM o contatore di impulsi e ingresso encoder in quadratura (incrementale)
• Timer PWM con controllo motore a 2 × 16 bit con generazione di tempo morto e arresto di emergenza
• 2 × timer watchdog (indipendenti e a finestra)
• Timer Systick: Un downcounter a 24 bit
• Timer di base a 2 × 16 bit per il pilotaggio del DAC
• Fino a 13 interfacce di comunicazione
• Interfacce fino a 2 × I²C (SMBus/PMBus)
• Fino a 5 USART (interfaccia ISO 7816, LIN, capacità IrDA, controllo modem)
• Fino a 3 SPI (18 Mbit/s), 2 con interfaccia multiplex I²S
• Interfaccia CAN (2.0B attivo)
• Interfaccia USB 2.0 ad alta velocità
• Interfaccia SDIO
• Unità di calcolo CRC, ID univoco a 96 bit
• Pacchetti ECOPACK®
